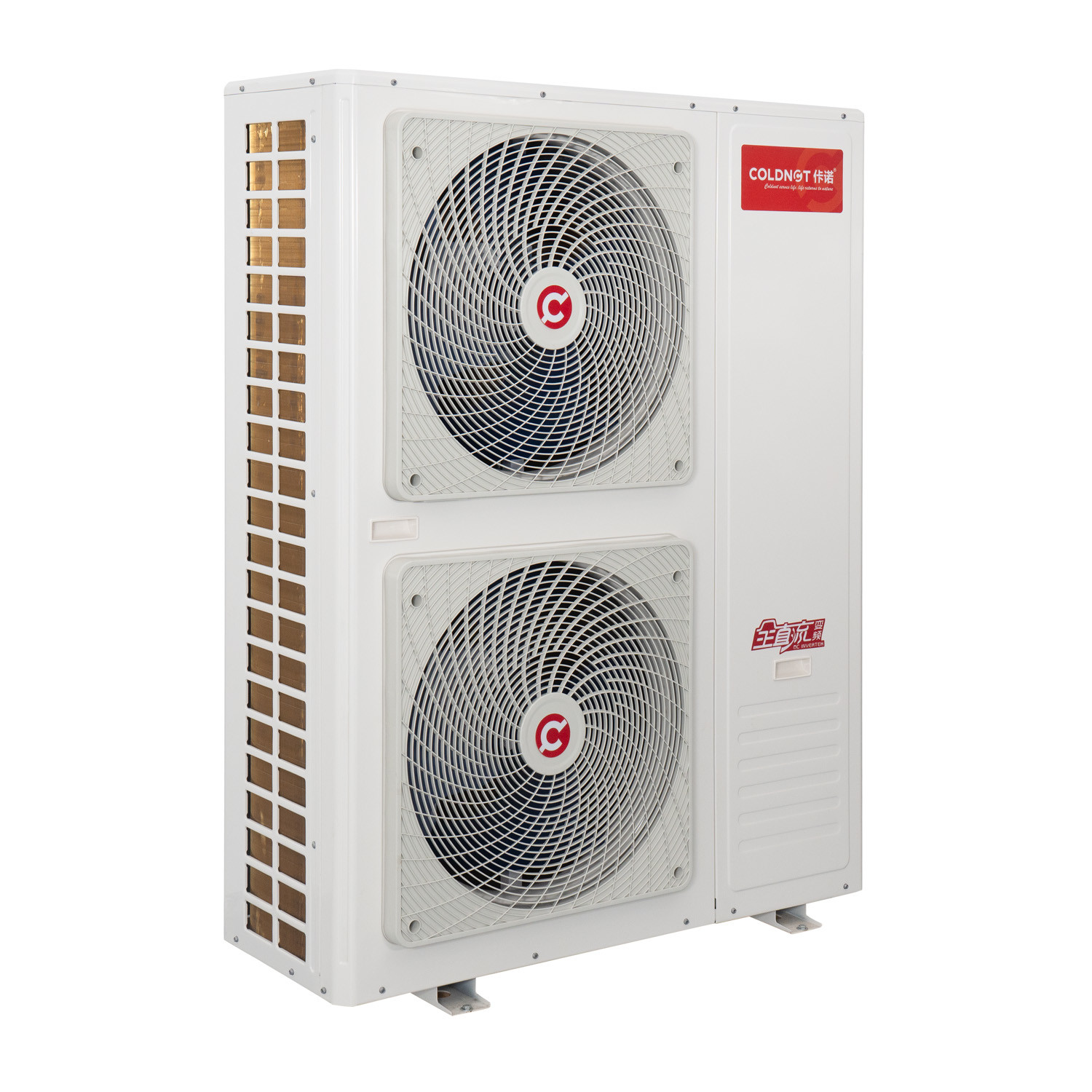

وصف DORIN INVERTER CO2 ((R744) أنظمة مضخات الحرارة ثاني أكسيد الكربون مضخة الحرارة عالية درجة الحرارة مصدر الهواء ومصدر المياه
مضخة حرارة عالية درجة حرارة ثاني أكسيد الكربون
ثاني أكسيد الكربون هو سائل عمل طبيعي، مع توصيل حراري مرتفع وقدرة حرارية محددة، مما يساعد على الحصول على معامل نقل حرارة مرتفع.يمكن أن تقلل منخفضة اللزوجة الديناميكية انخفاض ضغط السائل العامل في الأنبوب- الكثافة العالية للبخار تساعد على تحسين معدل تدفق كتلة السائل العاملنسبة الكثافة (نسبة الكثافة تمثل الفرق بين خصائص الغاز والسائل) صغيرة، وهو مفيد لتوزيع السائل العامل ، والتوتر السطحي صغير ، والذي يمكن أن يحسن غليان في كثافة نقل الحرارة في منطقة التبخر.كثافة الغاز مرتفعة، وقدرة التدفئة لكل وحدة حجما كبيرة، والتي هي حوالي 5 أضعاف من R22، والتي يمكن أن تقلل من حجم الأنابيب والضاغطات، مما يجعل النظام أخف وزنا، ومدمجة وصغيرة الحجم.نسبة الضغط في الضاغط (نسبة ضغط التكثيف وضغط تبخر السائل العامل) منخفضة، يمكن أن تكون عملية الضغط أقرب إلى الضغط الإيسنتروبية وتحسن الكفاءة. مجموعة واسعة من المصادر والأسعار المنخفضة.
عملية دورة تبريد ثاني أكسيد الكربون الحرجة تختلف قليلا عن دورة تبريد ضغط البخار العادية.ضغط الاستنشاق من الضاغط هو أقل من الضغط الحرج، ودرجة حرارة التبخر أقل من درجة الحرارة الحرجة. لا تزال العملية الحرارية الداخلية للدورة تتم في ظل ظروف دون الحرجة.عملية تبادل الحرارة تعتمد على الحرارة الكامنة لإكمالومع ذلك ، فإن ضغط غازات العادم في الضاغط أعلى من الضغط الحرج ، ولا يتم إنتاج أي مكثف أثناء عملية إطلاق الحرارة من الوسط العامل.المبادل الحراري عالي الضغط لم يعد يسمى مكثفالمفهوم التقليدي لدرجة حرارة التكثيف قد ضاع، مما يعني أن عملية تبادل الحرارة تعتمد على الحرارة المعقولة لإكمالها.
أداء 8 كيلوواط R744 مضخة حرارة ثاني أكسيد الكربون سخان المياه الاستخدام السكني -25 درجة مستقرة
ظروف عمل درجة حرارة منخفضة للغاية: درجة حرارة البيئة DB-10-C، درجة حرارة مدخل المياه 9°C.
حالة إزالة الجليد: درجة حرارة المحيط DB2°C/WB1°C، درجة حرارة مدخل المياه 9°C؛ حالة درجة حرارة منخفضة: درجة حرارة المحيط DB7°C/WB6°C، درجة حرارة مدخل المياه 9°C؛ حالة عمل قياسية:درجة حرارة البيئة DB20°C /WB15°C، درجة حرارة المياه المدخلة 15 درجة مئوية؛ حالة عمل عالية درجة الحرارة: درجة حرارة البيئة DB38 درجة مئوية / WB23 درجة مئوية، درجة حرارة المياه المدخلة 29 درجة مئوية.
ملاحظات التثبيت:
1يجب أن لا يكون الفاصل حول المنشأة أقل من Im
2يجب حماية خطوط الأنابيب بخلاف مضخة الحرارة من الصقيع ويمكن تركيب عناصر التدفئة.
3يجب اتخاذ تدابير العزل الحراري والحماية للأنابيب لتدوير المياه الساخنة لمنع فقدان الحرارة.
| HP | A/mm | ب/ملم | C/mm |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |

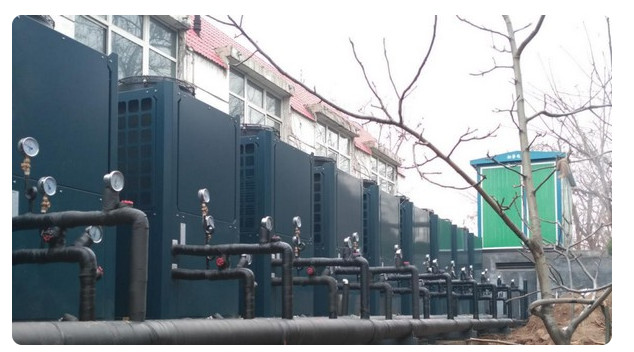

مخطط التطبيق خزان المياه تحت الضغط
8 كيلوواط R744 مضخة حرارة ثاني أكسيد الكربون سخان المياه الاستخدام السكني -25 درجة مستقرة
مخطط النظام نظام التحكم الذكي
8 كيلوواط R744 مضخة حرارة ثاني أكسيد الكربون سخان المياه الاستخدام السكني -25 درجة مستقرة
|

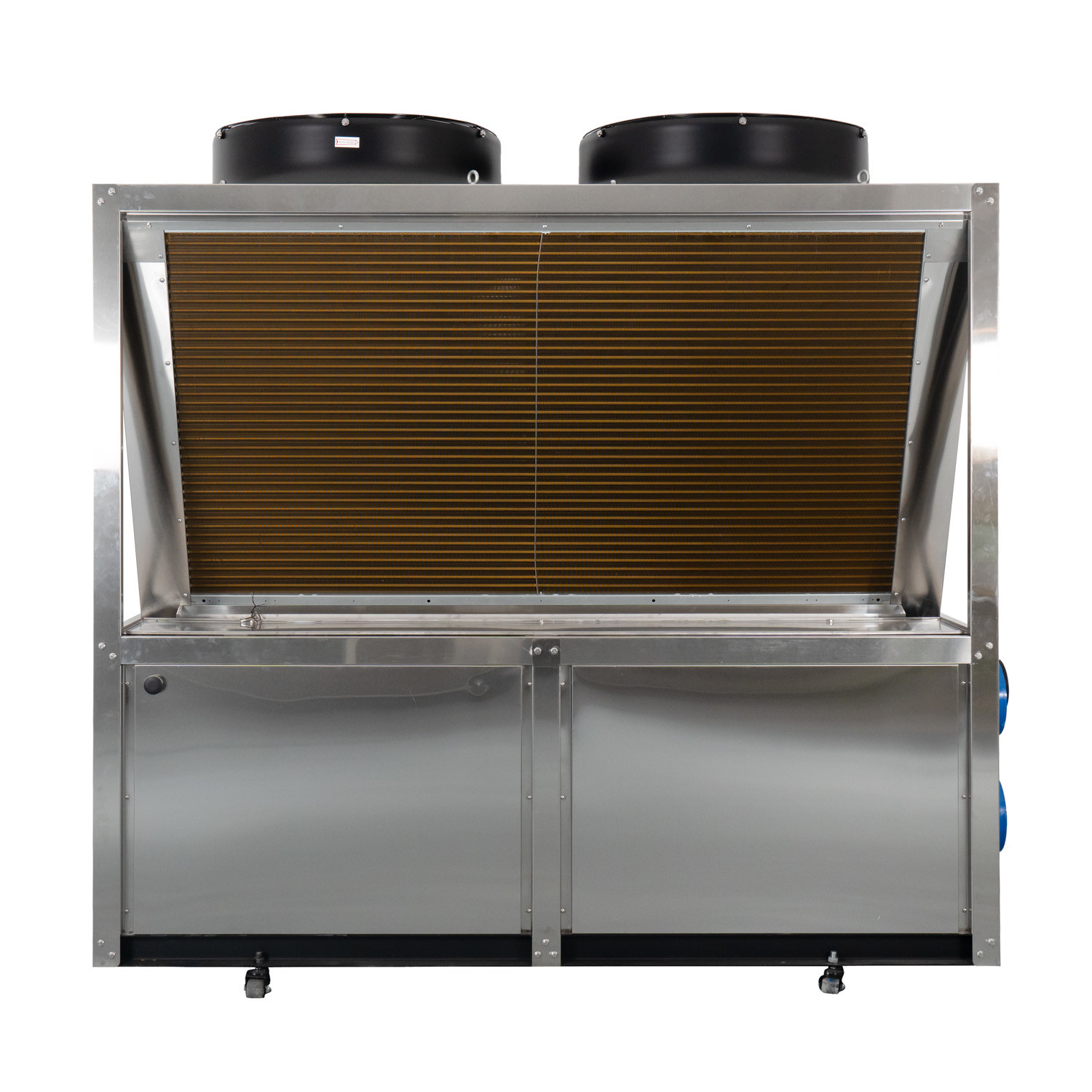

قائمة مواصفات وحدة المياه الساخنة بمضخة حرارة ثاني أكسيد الكربون 8 كيلوواط R744 مضخة حرارة ثاني أكسيد الكربون سخان المياه الاستخدام السكني -25 درجة مستقرة |
||||||||
| النموذج | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| المواصفات | 2 حصان | 7.5 حصان | 10 حصان | 15 حصان | 20 حصان | 30 حصان | 45 حصان | |
| إمدادات الطاقة | 230 فولت / 1N / 50 هرتز | 380 فولت / 3N / 50 هرتز | ||||||
| طريقة التسخين | التدفئة المباشرة / التداول | |||||||
| حالة العمل الاسمية | (كيلوواط) طاقة التدفئة | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (كيلوواط) طاقة الدخول |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| COP | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| (m3/h) تدفق مياه التدفئة |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| ظروف عمل عالية درجة الحرارة | (kw) طاقة التدفئة | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (kW) قوة الدخول | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (m3/h) تدفق مياه التدفئة |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| ظروف عمل منخفضة الحرارة | (kw) طاقة التدفئة | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (kW) قوة الدخول | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| COP | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (m3/h) تدفق مياه التدفئة |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| معلومات عن الأجزاء | حجم واجهة أنابيب الماء | DN15 | DN20 | DN25 | DN32 | |||
| مبادلة حرارة الماء | محولات حرارة من صفائح أو أنابيب | |||||||
| مبادلة حرارة الهواء | زعانف الألومنيوم من أنابيب النحاس | |||||||
| نوع الضاغط | دوماً تدور | النوع المتبادل شبه المغلق | ||||||
| لوحة التشغيل | شاشة لمسة ملونة | |||||||
| الحرارة القصوى للمخرج | 85 درجة مئوية | 90 درجة مئوية | ||||||
| مادة تبريد | R744 ((CO2) | |||||||
| ضغط التصميم ((MPa) | 15MPa ((HP) / 8MPa ((LP) | |||||||
| الأبعاد (L,W,H mm) | 750*390*1245 | 1450*950*1450 | 1600 * 950 * 1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070 × 2150 × 2245 | |
| (دبليو بي) الضوضاء | ≤44 | ≤56 | ≤59 | ≤ 62 | ≤ 67 | ≤70 | ≤70 | |
| (كيلوغرام) الوزن | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| درجة حرارة مياه الإمداد ((°C) | 5 ~ 40 | |||||||
| (ضغط مياه الغذاء MPa) | 0.05 ~ 0.4 | |||||||
| درجة حرارة منفذ المياه (°C) | 55~85 | 55~90 | ||||||
| الحد الأقصى للتدفق | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| درجة الحرارة المحيطة (°C) | -25~43 | |||||||
مخطط النظام
