قوة المضخات الحرارية ذات المصدر الهوائي أو المائي التي تستخدم ثاني أكسيد الكربون كمبرد
وحدة التحكم في المضخة الحرارية بثاني أكسيد الكربون ، تشتمل المضخة الحرارية لثاني أكسيد الكربون على ضاغط ، ومروحة ، ومضخة مياه ، وصمام تمدد إلكتروني ، وصمام ثلاثي الاتجاهات ، ومبخر ومبادل حراري ، ويشتمل جهاز التحكم على مستشعر درجة الحرارة ، والذي يتم ترتيبه على المضخة الحرارية لثاني أكسيد الكربون ويستخدم للكشف عن درجة حرارة كل نقطة رئيسية ؛يكتشف التحكم في الضغط العالي ، الذي يتم ضبطه عند مخرج الضاغط ، ما إذا كان ضغط مضخة حرارة ثاني أكسيد الكربون يتجاوز الحد الأعلى المحدد ويرسل إشارة إلى وحدة MCU ؛يكتشف التحكم في الضغط المنخفض ، والذي يتم ضبطه عند مدخل الضاغط ، ما إذا كان ضغط مضخة حرارة ثاني أكسيد الكربون أقل من الحد الأدنى المحدد وإرسال إشارة إلى وحدة MCU ؛تستخدم وحدة محرك الترحيل للتحكم في الضاغط والمروحة والصمام ثلاثي الاتجاهات ؛تستخدم وحدة محرك مضخة المياه لضبط سرعة مضخة المياه ؛يتم استخدام وحدة محرك صمام التمدد الإلكترونية لقيادة صمام التمدد الإلكتروني.تعمل وحدة التحكم على حل المشكلات المعقدة بشكل فعال مثل التكلفة العالية لنظام التحكم ، والتشخيص الذكي للأعطال وتوفير الطاقة والتشغيل الفعال ، وتجعل نظام التحكم أكثر تحسينًا من خلال التحليل في الوقت الفعلي ومعالجة البيانات.
نظام تجفيف الحمأة بمضخة حرارة بثاني أكسيد الكربون ، نظام تجفيف الحمأة بمضخة حرارة ثاني أكسيد الكربون يتضمن: وحدة تجفيف الحمأة ، وحدة تجفيف الحمأة تستخدم لتجفيف الحمأة للحصول على الحمأة الجافة والهواء الساخن الرطب ؛ومضخة حرارية بثاني أكسيد الكربون وحدة ، يتم استخدام وحدة المضخة الحرارية لثاني أكسيد الكربون لتكوين الهواء الرطب والساخن المتدفق إلى وحدة مضخة حرارة ثاني أكسيد الكربون من وحدة تجفيف الحمأة إلى هواء جاف بدرجة حرارة عالية ، ثم إعادة درجة الحرارة العالية الجافة إلى وحدة تجفيف الحمأة ، يتم استخدام الهواء الجاف بدرجة الحرارة العالية كمصدر حرارة لتجفيف الحمأة.يعتمد نموذج المنفعة وحدة مضخة حرارية CO2 فوق الحرجة ، ودرجة حرارة العادم للضاغط مرتفعة ، والحرارة الكامنة لثاني أكسيد الكربون عالية وغير مكثفة ، وبالتالي يمكن أن تصل درجة حرارة منفذ الهواء الساخن إلى أكثر من 100 درجة مئوية ، والتجفيف تم تحسين الكفاءة بشكل كبير
تشتمل سلسلة المضخات الحرارية لثاني أكسيد الكربون على نظام تسخين حراري مباشر متعدد الخزانات: وحدة مضخة حرارية بثاني أكسيد الكربون وخزان مياه ، وتتميز بأن: خزانات المياه متعددة ومتصلة في سلسلة مع بعضها البعض ، وقاطع- يتم فصل الصمام بين خزانين متجاورين للمياه ؛يتم توصيل مخرج المياه لوحدة المضخة الحرارية بخزان المياه الأول ، ويتم توصيل منفذ المياه المرتجعة لوحدة المضخة الحرارية بثاني أكسيد الكربون بخزان المياه الطرفي ؛يتم توصيل مخرج المياه لخزان المياه الأول بمدخل المياه لمعدات التسخين ، وخزان المياه الطرفي متصل بمدخل المياه لجهاز التسخين ؛يتم أيضًا توفير فرع إمداد مياه الصنبور في فرع إمداد المياه بين وحدة المضخة الحرارية لثاني أكسيد الكربون وخزان المياه الأول.يتميز نموذج المنفعة بهيكل بسيط ، وتركيب وتعديل مناسبين ، ويحسن ثبات الوحدة ، ويقلل من تكاليف الصيانة والمواد ، ويحسن كفاءة التبادل الحراري لمبادل حراري لمضخة ثاني أكسيد الكربون عبر الحرج.

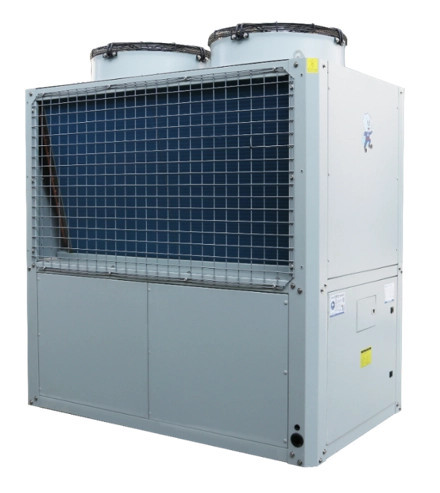

مضخات حرارية تجارية من الهواء أو الماء تستخدم ثاني أكسيد الكربون كمبرد
| نوع الوحدة | SJKRS-28 II / C. | SJKRS-36II / سي | SJKRS-55 II / ج | SJKRS-73 I / C | SJKRS-106 إيك | SJKRS-I60II / سي | |
| تحديد | 7.5 حصان | 10 حصان | 15 حصان | 20 حصان | 30 حصان | 40 حصان | |
| مزود الطاقة | ثلاث مراحل خمس أسلاك 380 فولت / 50 هرتز | ||||||
| وضع التدفئة | نوع الحرارة / الدورة المباشرة | ||||||
| حالة العمل القياسية | سعة التدفئة (kw) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| مدخلات الطاقة (كيلوواط) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| شرطي | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| تدفق الماء الساخن (m³ / h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| حالة ارتفاع في درجة الحرارة | قدرة التسخين kw) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| مدخلات الطاقة (كيلوواط) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| شرطي | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| تدفق الماء الساخن (m³ / h) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| حالة درجة حرارة منخفضة | سعة التدفئة (kw) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| مدخلات الطاقة (كيلوواط) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| شرطي | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| تدفق الماء الساخن (m³ / h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| معلومات المكون | حجم وصلة انبوب الماء | DN20 | DN25 | DN32 | DN40 | ||
| مبادل حرارة الماء | مبادل حراري لوحة أو جلبة | ||||||
| مبادل حراري للهواء | زعنفة ألومنيوم لأنبوب النحاس | ||||||
| نوع الضاغط | شبه مغلق الترددية | ||||||
| لوحة التشغيل | شاشة ملونة تعمل باللمس | ||||||
| أقصى درجة حرارة مخرج (℃) | 90 | ||||||
| المبردات | R744 (ثاني أكسيد الكربون) | ||||||
| ضغط التصميم (MPa) | الجانب العالي 15 ، الجانب المنخفض 8 | ||||||
| الأبعاد (الطول والعرض والارتفاع مم) | 1450 × 950 × 1450 | 1600 × 950 × 1500 | 1850 × 1150 × 1900 | 2050 × 1150 × 1950 | 2670 × 1410 × 2150 | 2290 × 2270 × 1980 | |
| الضوضاء (ديسيبل) | 56 | 59 | 62 | 67 | 70 | 70 | |
| الوزن (كجم) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| نطاق الاستخدام | درجة حرارة مياه التغذية (℃) | 5 ~ 40 | |||||
| ضغط مياه التغذية | 0.05 ~ 0.4 | ||||||
| درجة حرارة الصرف (℃) | 55 ~ 90 | ||||||
| أقصى تدفق | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| درجة الحرارة المحيطة (℃) | -20 ~ 43 | ||||||
