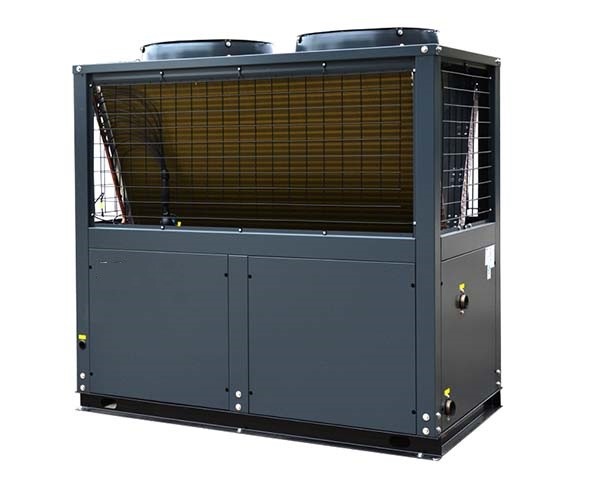

قوة مضخة تسخين الهواء إلى الماء التجارية REVERE CO₂ R744 40kw
جهاز مضخة حرارية لثاني أكسيد الكربون مزود بوحدة تخزين حرارة عالية الكثافة متغيرة الطور ، بما في ذلك مضخة حرارية لثاني أكسيد الكربون ، ويتم توصيل أنبوب مدخل المياه لمضخة حرارة ثاني أكسيد الكربون بأول صمام كهربائي ثلاثي الاتجاهات ، وهو الأنبوب الالتفافي للأول يتم توصيل الصمام الكهربائي ثلاثي الاتجاهات بأنبوب مخرج الماء لمضخة حرارة ثاني أكسيد الكربون ثلاثي الاتجاهات ، ومضخة حرارة ثاني أكسيد الكربون ، ويتم توصيل أنبوب مخرج الماء بالصمام الكهربائي الثاني ثلاثي الاتجاهات بعد الأنبوب الالتفافي لثاني أكسيد الكربون يتم توصيل الصمام الثلاثي الكهربائي الثاني بأنبوب مدخل المياه لوحدة تخزين الحرارة ذات المرحلة عالية الكثافة ، ويتم توصيل أنبوب مخرج الماء لوحدة تخزين الحرارة لتغيير الطور عالي الكثافة بمخرج المضخة الحرارية.في أنبوب الماء ثلاثي الاتجاهات ، يتم التحكم في الصمام الكهربائي ثلاثي الاتجاهات بواسطة وحدة التحكم ؛يمكن لجهاز نموذج المنفعة أن يستخدم وحدة تخزين الحرارة لتغيير الطور عالي الكثافة ، عندما تكون درجة الحرارة الخارجية عالية ، مع توفير الحرارة للنظام وتخزين الحرارة الزائدة الناتجة عن المضخة الحرارية ؛عندما تكون درجة الحرارة الخارجية منخفضة جدًا ، يتم إيقاف تشغيل المضخة الحرارية ويتم تحرير الحرارة المخزنة لاستخدام النظام ، ويتم إلغاء نظام التسخين الكهربائي الإضافي وفقًا لذلك.من خلال التحكم في وحدة التحكم ، يتم تعظيم معامل أداء العمل للمضخة الحرارية لثاني أكسيد الكربون وتقليل قدرة تكوين طاقة النظام.
معدات التجفيف والتعقيم بالميكروويف لزيادة المحتوى الحراري للمضخة الحرارية بثاني أكسيد الكربون ، بما في ذلك نظام الترطيب ، ونظام نقل المواد ، ونظام التجفيف والتعقيم بالميكروويف ، ونظام زيادة المحتوى الحراري لمضخة حرارة ثاني أكسيد الكربون ونظام تنقية الغاز ، ويستخدم نظام الترطيب لتبليل المواد المراد نقلها معالجة المواد ونقلها يستخدم النظام لنقل المواد المراد معالجتها في نظام التجفيف والتعقيم بالميكروويف ليتم تجفيفها وتعقيمها بواسطة أفران الميكروويف ثم تفريغها.يتم تبريد الغاز الرطب والساخن المتولد أثناء عملية التجفيف والتعقيم وإزالة الرطوبة بواسطة نظام زيادة المحتوى الحراري لمضخة ثاني أكسيد الكربون ، ثم يتم تفريغه بعد تنقيته بواسطة نظام تنقية الغاز.، يتم تبريد الحرارة الناتجة عن مولد الميكروويف عن طريق نظام زيادة المحتوى الحراري لمضخة ثاني أكسيد الكربون ، ويستعيد نظام زيادة المحتوى الحراري لمضخة حرارة ثاني أكسيد الكربون الحرارة الناتجة عن مولد الميكروويف وحرارة غاز العادم الرطب والساخن لتسخين رش الماء والمواد المراد معالجتها.تتميز المعدات بكفاءة عالية في التجفيف والتعقيم وتأثير جيد ، وتستخدم نظام زيادة المحتوى الحراري لتحقيق الاستخدام المتسلسل للحرارة المهدرة وإعادة تدوير موارد المياه ، وتكلفة التشغيل المنخفضة وعدم وجود تلوث بيئي.
مضخة تسخين الهواء إلى الماء التجارية REVERE CO₂ R744 40kw
| نوع الوحدة | SJKRS-28 II / C. | SJKRS-36II / سي | SJKRS-55 II / ج | SJKRS-73 I / C | SJKRS-106 إيك | SJKRS-I60II / سي | |
| تحديد | 7.5 حصان | 10 حصان | 15 حصان | 20 حصان | 30 حصان | 40 حصان | |
| مزود الطاقة | ثلاث مراحل خمس أسلاك 380 فولت / 50 هرتز | ||||||
| وضع التدفئة | نوع الحرارة / الدورة المباشرة | ||||||
| حالة العمل القياسية | سعة التدفئة (kw) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| مدخلات الطاقة (كيلوواط) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| شرطي | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| تدفق الماء الساخن (m³ / h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| حالة ارتفاع في درجة الحرارة | قدرة التسخين kw) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| مدخلات الطاقة (كيلوواط) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| شرطي | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| تدفق الماء الساخن (m³ / h) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| حالة درجة حرارة منخفضة | سعة التدفئة (kw) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| مدخلات الطاقة (كيلوواط) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| شرطي | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| تدفق الماء الساخن (m³ / h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| معلومات المكون | حجم وصلة انبوب الماء | DN20 | DN25 | DN32 | DN40 | ||
| مبادل حرارة الماء | مبادل حراري لوحة أو جلبة | ||||||
| مبادل حراري للهواء | زعنفة ألومنيوم لأنبوب النحاس | ||||||
| نوع الضاغط | شبه مغلق الترددية | ||||||
| لوحة التشغيل | شاشة ملونة تعمل باللمس | ||||||
| أقصى درجة حرارة مخرج (℃) | 90 | ||||||
| المبردات | R744 (ثاني أكسيد الكربون) | ||||||
| ضغط التصميم (MPa) | الجانب العالي 15 ، الجانب المنخفض 8 | ||||||
| الأبعاد (الطول والعرض والارتفاع مم) | 1450 × 950 × 1450 | 1600 × 950 × 1500 | 1850 × 1150 × 1900 | 2050 × 1150 × 1950 | 2670 × 1410 × 2150 | 2290 × 2270 × 1980 | |
| الضوضاء (ديسيبل) | 56 | 59 | 62 | 67 | 70 | 70 | |
| الوزن (كجم) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| نطاق الاستخدام | درجة حرارة مياه التغذية (℃) | 5 ~ 40 | |||||
| ضغط مياه التغذية | 0.05 ~ 0.4 | ||||||
| درجة حرارة الصرف (℃) | 55 ~ 90 | ||||||
| أقصى تدفق | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| درجة الحرارة المحيطة (℃) | -20 ~ 43 | ||||||
