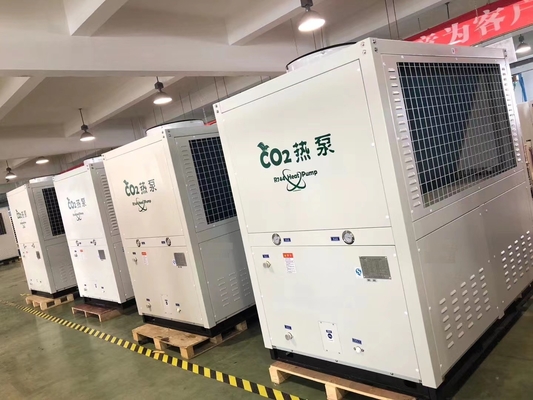

مبدأ مقدمة لمضخة الحرارة بمصدر الهواء CO2 R744 الاستخدام التجاري للمياه الساخنة بقدرة 37 كيلو وات
تشتمل المضخة الحرارية لثاني أكسيد الكربون على غلاف ، ويتم ترتيب لوحة التقسيم أفقياً في الغلاف ، ويتم تثبيت مجموعة مبادل حراري فوق لوحة التقسيم ، وتشتمل مجموعة المبادل الحراري على مبادلات حرارية مرتبة بشكل غير مباشر على جانبي لوحة التقسيم ، و يتم ترتيب مجموعة المبادل الحراري فوق مجموعة المبادل الحراري.هناك مروحة.في الاختراع الحالي ، يتم ترتيب حاجز عرضي داخل الغلاف ، ويقسم الحاجز الغلاف إلى مساحات علوية وسفلية ، ويتم تثبيت مجموعة المبادل الحراري فوق الحاجز ، ويتم تثبيت نظام خط الأنابيب ونظام التدوير في الفراغ الموجود أسفل يربك ، يتم فصل مجموعة المبادل الحراري ونظام خط الأنابيب بواسطة لوحة التقسيم لتجنب الحمل الحراري بين المبادل الحراري ونظام خطوط الأنابيب ، وبالتالي منع التأثير المتبادل بين الاثنين ، مما يؤدي إلى التشغيل العادي لحرارة ثاني أكسيد الكربون مضخة
يشتمل نظام المضخة الحرارية المعتمد على فاصل غاز عن سائل لنظام المضخة الحرارية بثاني أكسيد الكربون.يشتمل فاصل الغاز عن السائل لنظام المضخة الحرارية لثاني أكسيد الكربون على جسم أسطواني بمدخل هواء ومخرج هواء.مدخل الهواء مزود بأنبوب مدخل الهواء ، ومخرج الهواء متصل بأنبوب عودة الزيت.أنبوب عودة الزيت على شكل حرف "U".يتم توصيل أحد طرفي أنبوب إرجاع الزيت بمخرج الهواء ، ويتم تعليق الطرف الآخر من أنبوب إرجاع الزيت في الهواء ويتدلى من محور أنبوب السحب ، ويتم ترتيب ثقب واحد على الأقل لعودة الزيت بشكل شعاعي عند المنعطف من أنبوب عودة النفط.يتمتع نموذج المنفعة بآثار مفيدة تتمثل في التحقيق الفعال لوظيفة فصل الغاز عن السائل لنظام المضخة الحرارية لثاني أكسيد الكربون ، والسائل الذي يمثل الحالة المختلطة لزيت التشحيم وسوائل ثاني أكسيد الكربون التي تعود إلى الضاغط بسلاسة عند تدفق ثابت ، وتجنب وقوع حوادث "ضربة السائل" أو "احتراق الاسطوانة" وما شابه ذلك.
معلمات CO2 R744 مضخة حرارية مصدر الهواء مصدر المياه 37kw الاستخدام التجاري للمياه الساخنة
| نوع الوحدة | SJKRS-28 II / C. | SJKRS-36II / سي | SJKRS-55 II / ج | SJKRS-73 I / C | SJKRS-106 إيك | SJKRS-I60II / سي | |
| تحديد | 7.5 حصان | 10 حصان | 15 حصان | 20 حصان | 30 حصان | 40 حصان | |
| مزود الطاقة | ثلاث مراحل خمس أسلاك 380 فولت / 50 هرتز | ||||||
| وضع التدفئة | نوع الحرارة / الدورة المباشرة | ||||||
| حالة العمل القياسية | سعة التدفئة (kw) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| مدخلات الطاقة (كيلوواط) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| شرطي | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| تدفق الماء الساخن (m³ / h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| حالة ارتفاع في درجة الحرارة | قدرة التسخين kw) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| مدخلات الطاقة (كيلوواط) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| شرطي | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| تدفق الماء الساخن (m³ / h) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| حالة درجة حرارة منخفضة | سعة التدفئة (kw) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| مدخلات الطاقة (كيلوواط) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| شرطي | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| تدفق الماء الساخن (m³ / h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| معلومات المكون | حجم وصلة انبوب الماء | DN20 | DN25 | DN32 | DN40 | ||
| مبادل حرارة الماء | مبادل حراري لوحة أو جلبة | ||||||
| مبادل حراري للهواء | زعنفة ألومنيوم لأنبوب النحاس | ||||||
| نوع الضاغط | شبه مغلق الترددية | ||||||
| لوحة التشغيل | شاشة ملونة تعمل باللمس | ||||||
| أقصى درجة حرارة مخرج (℃) | 90 | ||||||
| المبردات | R744 (ثاني أكسيد الكربون) | ||||||
| ضغط التصميم (MPa) | الجانب العالي 15 ، الجانب المنخفض 8 | ||||||
| الأبعاد (الطول والعرض والارتفاع مم) | 1450 × 950 × 1450 | 1600 × 950 × 1500 | 1850 × 1150 × 1900 | 2050 × 1150 × 1950 | 2670 × 1410 × 2150 | 2290 × 2270 × 1980 | |
| الضوضاء (ديسيبل) | 56 | 59 | 62 | 67 | 70 | 70 | |
| الوزن (كجم) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| نطاق الاستخدام | درجة حرارة مياه التغذية (℃) | 5 ~ 40 | |||||
| ضغط مياه التغذية | 0.05 ~ 0.4 | ||||||
| درجة حرارة الصرف (℃) | 55 ~ 90 | ||||||
| أقصى تدفق | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| درجة الحرارة المحيطة (℃) | -20 ~ 43 | ||||||
