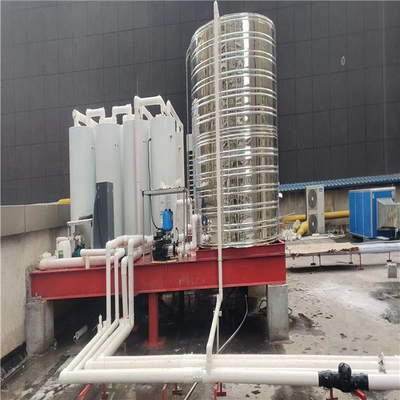

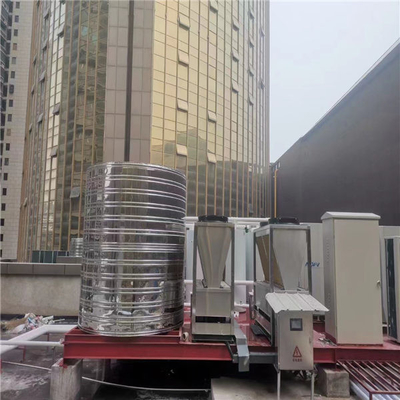

قوة 18KW CO2 R744 مصدر الهواء مضخة الحرارة سخان المياه ونظام التدفئة EVI لدرجة الحرارة الباردة -25 ℃

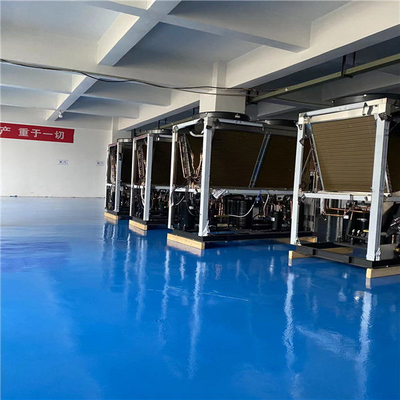

تشتمل المضخة الحرارية لثاني أكسيد الكربون على غلاف ، ويتم ترتيب لوحة التقسيم أفقياً في الغلاف ، ويتم تثبيت مجموعة مبادل حراري فوق لوحة التقسيم ، وتشتمل مجموعة المبادل الحراري على مبادلات حرارية مرتبة بشكل غير مباشر على جانبي لوحة التقسيم ، و يتم ترتيب مجموعة المبادل الحراري فوق مجموعة المبادل الحراري.هناك مروحة.في الاختراع الحالي ، يتم ترتيب حاجز عرضي داخل الغلاف ، ويقسم الحاجز الغلاف إلى مساحات علوية وسفلية ، ويتم تثبيت مجموعة المبادل الحراري فوق الحاجز ، ويتم تثبيت نظام خط الأنابيب ونظام التدوير في الفراغ الموجود أسفل يربك ، يتم فصل مجموعة المبادل الحراري ونظام خط الأنابيب بواسطة لوحة التقسيم لتجنب حدوث الحمل الحراري بسهولة بين المبادل الحراري ونظام خطوط الأنابيب ، وبالتالي منع التأثير المتبادل بين الاثنين ، مما يؤدي إلى التشغيل العادي للكربون مضخة حرارة ثاني أكسيد.
يشتمل مكون التبادل الحراري لمضخة حرارة ثاني أكسيد الكربون على لوحة تثبيت ، ويميل جانبان من لوحة التثبيت بمبادلات حرارية ، وترتبط نهايات المبادلات الحرارية على كلا الجانبين بلوحات نهاية ، ويتم توصيل الألواح الطرفية ولوحة التثبيت عن طريق ربط البراغي.في الاختراع الحالي ، يتم ترتيب المبادلات الحرارية على كلا الجانبين ، والتي يمكن أن تشكل منطقة تبادل حراري أكبر ، وهو أمر مفيد لتحسين كفاءة التبادل الحراري لمضخة تسخين ثاني أكسيد الكربون.
فواصل الغاز والسائل الترادفي لأنظمة المضخات الحرارية بثاني أكسيد الكربون.يستخدم نظام المضخة الحرارية لثاني أكسيد الكربون سلسلة فاصل الغاز عن السائل ، بما في ذلك فاصل الغاز عن السائل ، ويشتمل فاصل الغاز عن السائل على مونومر المرحلة الأولى ومونومر المرحلة الثانية ، ومونومر المرحلة الأولى والمرحلة الثانية يتم توصيل المونومر من خلال أنابيب متسلسلة ، يتم توزيع مركز مدخل الهواء الأول ومركز مخرج الهواء الأول بشكل متماثل مع محور مونومر المرحلة الأولى كمركز التناظر ، ومركز مدخل الهواء الثاني و مركز مخرج الهواء الثاني هو نفسه مونومر المرحلة الثانية.المحور هو مركز التناظر والمركز موزع بشكل متماثل.الخط الفاصل بين مركز مدخل الهواء الأول ومركز مدخل الهواء الثاني موازٍ للخط الفاصل بين مركز مخرج الهواء الأول ووسط مخرج الهواء الثاني..يتمتع نموذج المنفعة بآثار مفيدة تتمثل في القدرة على تجنب الإرجاع الفوري للمواد السائلة إلى الضاغط بشكل فعال ، ومنع حدوث ظاهرة احتراق الأسطوانات ، والتأكد من تلبية متطلبات التشغيل والتشغيل أثناء عدم تقييدها بواسطة متطلبات الإنتاج.

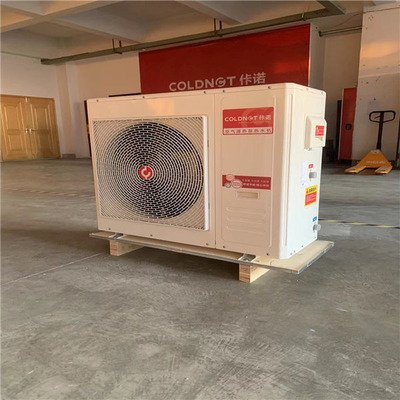

18KW CO2 R744 مصدر الهواء مضخة الحرارة سخان المياه ونظام التدفئة EVI لدرجة الحرارة الباردة -25 ℃
| نوع الوحدة | SJKRS-28 II / C. | SJKRS-36II / سي | SJKRS-55 II / ج | SJKRS-73 I / C | SJKRS-106 إيك | SJKRS-I60II / سي | |
| تحديد | 7.5 حصان | 10 حصان | 15 حصان | 20 حصان | 30 حصان | 40 حصان | |
| مزود الطاقة | ثلاث مراحل خمس أسلاك 380 فولت / 50 هرتز | ||||||
| وضع التدفئة | نوع الحرارة / الدورة المباشرة | ||||||
| حالة العمل القياسية | سعة التدفئة (kw) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| مدخلات الطاقة (كيلوواط) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| شرطي | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| تدفق الماء الساخن (m³ / h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| حالة ارتفاع في درجة الحرارة | قدرة التسخين kw) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| مدخلات الطاقة (كيلوواط) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| شرطي | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| تدفق الماء الساخن (m³ / h) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| حالة درجة حرارة منخفضة | سعة التدفئة (kw) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| مدخلات الطاقة (كيلوواط) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| شرطي | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| تدفق الماء الساخن (m³ / h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| معلومات المكون | حجم وصلة انبوب الماء | DN20 | DN25 | DN32 | DN40 | ||
| مبادل حرارة الماء | مبادل حراري لوحة أو جلبة | ||||||
| مبادل حراري للهواء | زعنفة ألومنيوم لأنبوب النحاس | ||||||
| نوع الضاغط | شبه مغلق الترددية | ||||||
| لوحة التشغيل | شاشة ملونة تعمل باللمس | ||||||
| أقصى درجة حرارة مخرج (℃) | 90 | ||||||
| المبردات | R744 (ثاني أكسيد الكربون) | ||||||
| ضغط التصميم (MPa) | الجانب العالي 15 ، الجانب المنخفض 8 | ||||||
| الأبعاد (الطول والعرض والارتفاع مم) | 1450 × 950 × 1450 | 1600 × 950 × 1500 | 1850 × 1150 × 1900 | 2050 × 1150 × 1950 | 2670 × 1410 × 2150 | 2290 × 2270 × 1980 | |
| الضوضاء (ديسيبل) | 56 | 59 | 62 | 67 | 70 | 70 | |
| الوزن (كجم) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| نطاق الاستخدام | درجة حرارة مياه التغذية (℃) | 5 ~ 40 | |||||
| ضغط مياه التغذية | 0.05 ~ 0.4 | ||||||
| درجة حرارة الصرف (℃) | 55 ~ 90 | ||||||
| أقصى تدفق | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| درجة الحرارة المحيطة (℃) | -20 ~ 43 | ||||||
