| مو: | قابل للتفاوض |
| Price: | negotiable |
| العبوة القياسية: | حزمة التصدير القياسية ، أو حسب طلب العميل |
| فترة التسليم: | 1-30 يوم عمل |
| طريقة الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، |
| سعة العرض: | 80000 قطعة / سنة |

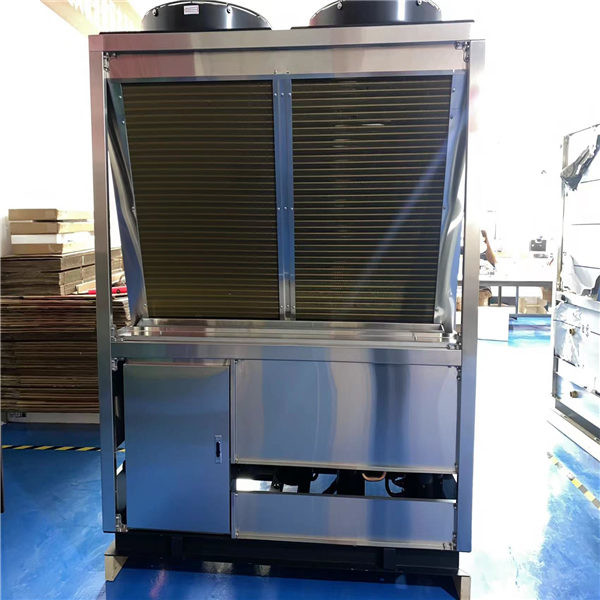

قوة سخان مياه بمضخة حرارية بمصدر هواء 7 كيلو واط CO2 R744 محايد للكربون وانبعاثات الكربون
مزايا وعيوب مبرد ثاني أكسيد الكربون
ميزة:
ثاني أكسيد الكربون مادة طبيعية، ODP=0، GWP=1. استخدام ثاني أكسيد الكربون كمبرد لا يسبب ضررًا لطبقة الأوزون الجوية، ويمكن أن يقلل من ظاهرة الاحتباس الحراري العالمية، ولديه مجموعة واسعة من المصادر والأسعار المنخفضة، مما يمكن أن يقلل بشكل كبير من تكلفة استبدال المبرد، ويوفر الطاقة، ويحل مشكلة التلوث البيئي للمركبات. الجنس.
ثاني أكسيد الكربون آمن وغير سام وغير قابل للاشتعال وغير قابل للانفجار، وله ثبات حراري جيد. لن يتحلل إلى غازات ضارة حتى في درجات الحرارة العالية، والتسرب لن يضر جسم الإنسان أو الغذاء أو البيئة.
يتمتع ثاني أكسيد الكربون بخصائص فيزيائية حرارية مناسبة لدورات التبريد والمعدات. الوزن الجزيئي صغير، وقدرة التبريد كبيرة، وقدرة التبريد للوحدة عند 0 درجة مئوية أعلى بـ 5 إلى 8 مرات من المبردات التقليدية. لذلك، بالنسبة لنظام التبريد بنفس حمل التبريد، يمكن تقليل حجم ووزن الضاغط بشكل كبير، والنظام بأكمله مدمج للغاية؛ ظروف التشحيم سهلة التحقيق، ولا يوجد تآكل للمواد الشائعة في نظام التبريد، مما يمكن أن يحسن أداء الختم للضاغط المفتوح ويقلل التسرب.
لزوجة ثاني أكسيد الكربون صغيرة، اللزوجة الحركية لسائل ثاني أكسيد الكربون المشبع عند 0 درجة مئوية هي فقط 5.2٪ من NH3 و 23.8٪ من R12، مقاومة تدفق السائل صغيرة، وأداء نقل الحرارة أفضل من المبردات المكلورة فلوروكربونية، مما يمكن أن يحسن تبديد الحرارة لضواغط التبريد المغلقة.
عيب:
لا يمكنه دعم الحياة، إذا كان التركيز مرتفعًا جدًا، فسوف يتسبب في تلف الجهاز التنفسي البشري، أو حتى الاختناق حتى الموت؛
له ضغط حرج مرتفع ودرجة حرارة حرجة منخفضة؛ درجة الحرارة الحرجة لـ CO2 هي Tc=31.1 درجة مئوية، والضغط الحرج هو Pc=7.3MPa، ودرجة الحرارة الحرجة للماء هي 374 درجة مئوية، والضغط الحرج هو 22MPa.
بغض النظر عن الدورة تحت الحرجة أو الدورة فوق الحرجة، سيكون ضغط تشغيل نظام تبريد CO2 أعلى من نظام التبريد وتكييف الهواء التقليدي، مما يجلب العديد من الصعوبات لتصميم النظام والمكونات، وتكلفة التصنيع مرتفعة نسبيًا.
2. تطبيق ثاني أكسيد الكربون
يركز البحث والتطبيق لثاني أكسيد الكربون بشكل أساسي على ثلاثة جوانب:
من ناحية، في مجال تكييف هواء السيارات، نظرًا لكمية انبعاثات المبرد الكبيرة، فإن الضرر الذي يلحق بالبيئة كبير أيضًا؛
في مجال سخانات المياه بمضخات الحرارة، هناك انزلاق كبير في درجة الحرارة في إطلاق الحرارة لثاني أكسيد الكربون في ظل الظروف فوق الحرجة، وهو مفيد لتسخين المياه إلى درجة حرارة أعلى (أعلى من 90 درجة مئوية) في درجات حرارة محيطة منخفضة للغاية.
في مجال دورة التبريد المتتالية، يتمتع ثاني أكسيد الكربون بأداء تدفق جيد في درجات الحرارة المنخفضة وخصائص نقل الحرارة، ويستخدم كمبرد في درجات الحرارة المنخفضة لدورة التبريد المتتالية CO2/NH3.
كما ذكرنا سابقًا، يمكن أن يتسبب التركيز المفرط لثاني أكسيد الكربون في تلف الجهاز التنفسي لدى الأشخاص، أو حتى الاختناق. لذلك، يلزم مراقبة التسرب. المتطلبات ذات الصلة هي كما يلي:
إذا تجاوز تركيز ثاني أكسيد الكربون الحد الأقصى، يُسمح فقط للأفراد المدربين بالدخول؛
يجب أن يصدر الإنذار صوتًا وضوءًا في نفس الوقت، ويغطي كلاً من الداخل والخارج؛
يجب ألا يستخدم نظام التهوية والإنذار نفس مصدر الطاقة؛
يجب أن يكون الإنذار قادرًا على تنشيط التهوية، ويفضل أن يكون صمام الإغلاق؛
يجب تركيب فتحات التهوية والكاشفات في أدنى مستوى ممكن؛
يجب أن يراقب الكاشف تركيز CO2، وليس نقص الأكسجة.
3. تطبيق ثاني أكسيد الكربون في نظام التبريد المتتالي
تتكون دورة التبريد المتتالية CO2/NH3 من دورة تبريد NH3 عالية الحرارة ودورة تبريد CO2 منخفضة الحرارة. يتم ربط نظامي التبريد المستقلين من خلال المبخر-المكثف (المبادل الحراري الوسيط). درجة حرارة تبخير مناسبة عند التبخير عند درجة حرارة تبخير أقل، وضغط تكثيف معتدل عند التكثيف في درجة الحرارة المحيطة.
معلمات سخان مياه بمضخة حرارية بمصدر هواء 7 كيلو واط CO2 R744 محايد للكربون وانبعاثات الكربون
| نوع الوحدة | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| المواصفات | 7.5 حصان | 10 حصان | 15 حصان | 20 حصان | 30 حصان | 40 حصان | |
| مزود الطاقة | ثلاثي الطور خمسة أسلاك 380 فولت / 50 هرتز | ||||||
| وضع التسخين | نوع مباشر / دورة | ||||||
| ظروف العمل القياسية | قدرة التسخين (كيلو واط) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| طاقة الإدخال (كيلو واط) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| COP | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| تدفق المياه الساخنة (متر مكعب / ساعة) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| ظروف درجة الحرارة العالية | قدرة التسخين (كيلو واط) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| طاقة الإدخال (كيلو واط) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| تدفق المياه الساخنة (متر مكعب / ساعة) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| ظروف درجة الحرارة المنخفضة | قدرة التسخين (كيلو واط) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| طاقة الإدخال (كيلو واط) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| COP | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| تدفق المياه الساخنة (متر مكعب / ساعة) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| معلومات المكونات | حجم وصلة أنبوب المياه | DN20 | DN25 | DN32 | DN40 | ||
| مبادل حراري مائي | مبادل حراري لوحي أو غلافي | ||||||
| مبادل حراري هوائي | زعانف ألمنيوم لأنابيب نحاسية | ||||||
| نوع الضاغط | ترددي شبه مغلق | ||||||
| لوحة التشغيل | شاشة لمس ملونة | ||||||
| أقصى درجة حرارة للمخرج (درجة مئوية) | 90 درجة مئوية | ||||||
| مبردات | R744 (CO2) | ||||||
| ضغط التصميم (MPa) | الجانب العالي 15، الجانب المنخفض 8 | ||||||
| الأبعاد (الطول، العرض، الارتفاع مم) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| الضوضاء (ديسيبل) | 56 | 59 | 62 | 67 | 70 | 70 | |
| الوزن (كجم) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| نطاق الاستخدام | درجة حرارة مياه التغذية (درجة مئوية) | 5 ~ 40 | |||||
| ضغط مياه التغذية | 0.05 ~ 0.4 | ||||||
| درجة حرارة الصرف (درجة مئوية) | 55 ~ 90 | ||||||
| الحد الأقصى للتدفق | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| درجة الحرارة المحيطة (درجة مئوية) | '-20 ~ 43 | ||||||
