| مو: | قابل للتفاوض |
| Price: | negotiable |

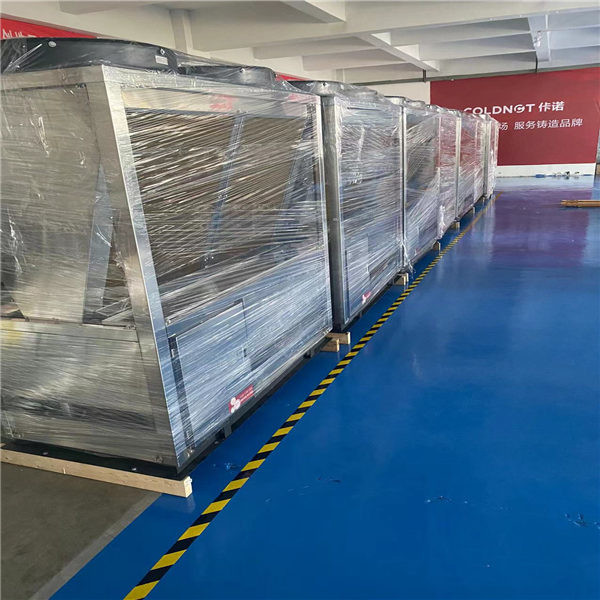

| العبوة القياسية: | حزمة التصدير القياسية ، أو حسب طلب العميل |
| فترة التسليم: | 1-30 يوم عمل |
| طريقة الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، |
| سعة العرض: | 80000 قطعة / سنة |

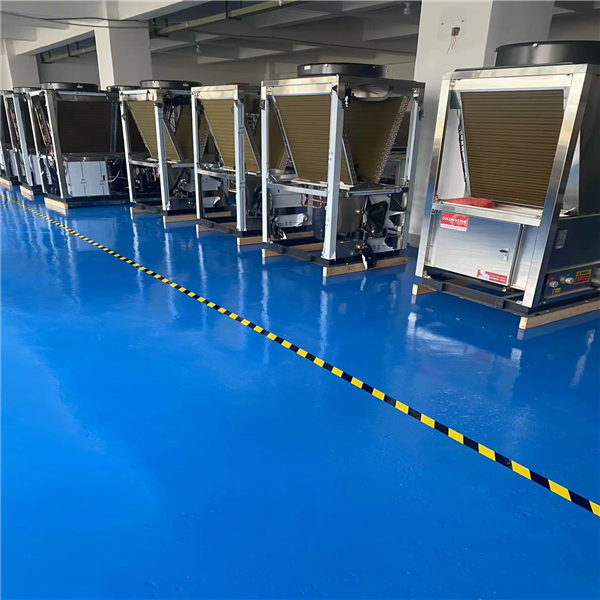

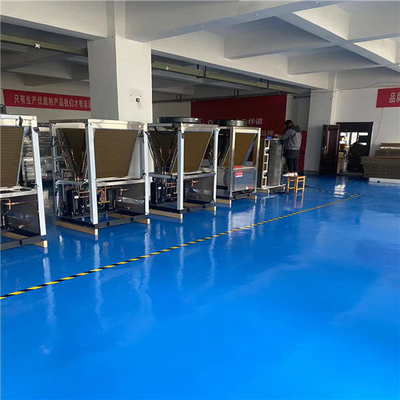

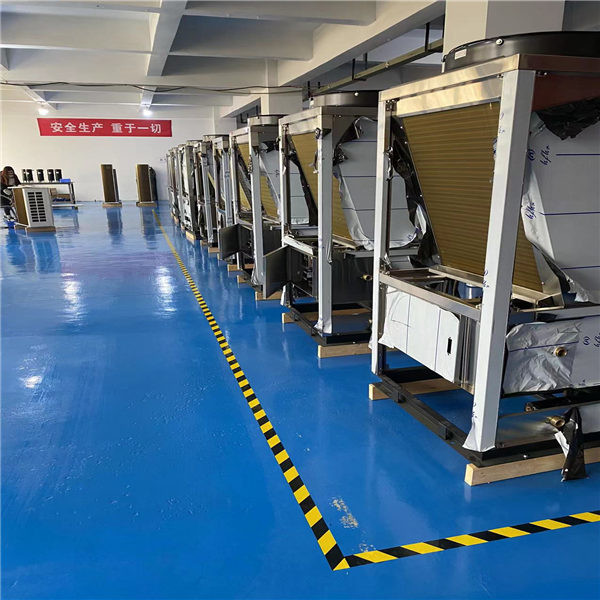

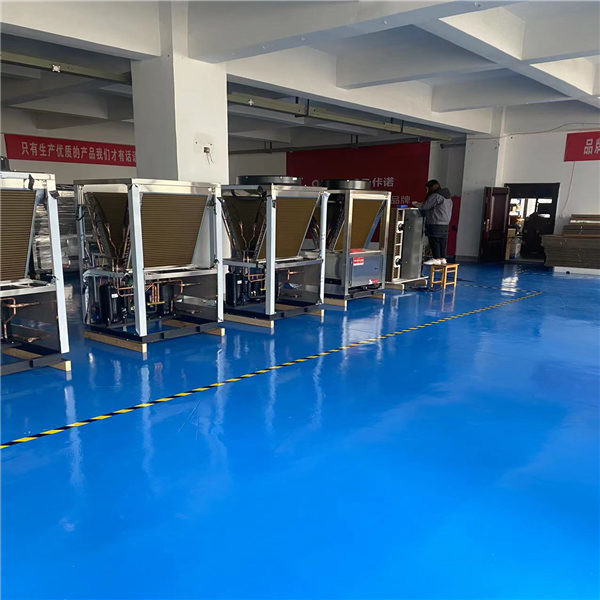

قوة استرداد الطاقة مضخة حرارة ثاني أكسيد الكربون نظام المياه الساخنة المبرد الصديق للأوزون
نظام المياه الساخنة بمضخة حرارة ثاني أكسيد الكربون وجهاز المياه الساخنة بمضخة حرارة ثاني أكسيد الكربون ذوي نفس الجهاز، نظام المياه الساخنة بمضخة حرارة ثاني أكسيد الكربون يتكون من:مضخة حرارة ثاني أكسيد الكربون مع تبخرضاغط، أول جهاز تبريد غاز، ثاني جهاز تبريد غاز، وجهاز التخدير متصل بالتسلسل في دائرة،يتم تبريد ثاني أكسيد الكربون إلى منطقة درجة حرارة شبه حرجة في أول جهاز تبريد للغاز، أول جهاز تبريد غازي لديه مدخل أول للمياه ومخرج أول للمياه، والثاني جهاز تبريد غازي لديه مدخل ثاني للمياه ومخرج ثاني للمياه.مسار مائى يتضمن مسار مائى أول ومسار مائى ثان، يتم توصيل نهاية مدخل المياه في الممر المائي الأول ونهاية مدخل المياه في الممر المائي الثاني بالترتيب مع منفذ المياه الثاني،وتتصل نهاية منفذ المياه في الممر المائي الأول مع مدخل المياه الأولعلى الطريق ، هناك صمام المياه التحكم الذي يتحكم في تشغيل وإيقاف مدخل المياه الأول ومخرج المياه من الممر المائي الثاني ومخرج المياه الثاني على التوالي.مضخة حرارة ثاني أكسيد الكربون نظام المياه الساخنة وفقا لتنفيذ الاختراع الحالي يمكن أن تضمن انتاج المياه الساخنة، درجة حرارة الخروج ومعامل مضخة الحرارة العالي.
جهاز تجفيف المواد من مضخة حرارة ثاني أكسيد الكربون، بما في ذلك برج التكثيف، مضخة حرارة ثاني أكسيد الكربون عبر الحرجة، مضخة المياه الدائرة، المبرد المساعد،رشاش متصل بالمبرد المساعد من خلال أنبوب منفذ المبرد المساعد، غاز غير قابلة للتكثيف مثبتة على رأس برج التكثيف أنابيب، مضخة فراغ مثبتة على أنابيب الغاز غير قابلة للتكثيف،مجفف الحزام مع مدخل المواد ومخرج المواد ومتصل بمضخة حرارة ثاني أكسيد الكربون عبر أنابيب الهواء عالية درجة الحرارة للجفاف, located between the transcritical carbon dioxide heat pump and the belt dryer The circulating fan installed on the drying high temperature air pipeline is connected with the belt dryer through the moist hot air pipeline، متصلة بمضخة حرارة ثاني أكسيد الكربون عبر أنبوب الهواء الساخن الجاف ، ومتصلة ببرج التكثيف من خلال أنبوب البخار. جهاز فصل الغشاء.المضخة من الاختراع لديها مزايا المبرد الصديق، عالية جودة جمع المياه، لا رائحة غريبة والفراغ، وكفاءة عالية وتوفير الطاقة. يمكن استخدامها على نطاق واسع في مجال تجفيف المواد.
وحدة خارجية لساخن المياه بمضخة حرارة ثاني أكسيد الكربون وحدة خارجية لساخن المياه بمضخة حرارة ثاني أكسيد الكربون وحدة خارجية لساخن المياه بمضخة حرارة ثاني أكسيد الكربون المقدمة من النموذج العام تتكون من:غلافنظام مضخة حرارة يحتوي على ثاني أكسيد الكربون؛ ونظام المياه يحتوي على مياه، والذي يحتوي على أنبوب مدخل المياه، مضخة المياه ذات التردد المتغير المتواصل مثبتة على أنبوب مدخل المياه،و أنبوب خروج المياهويتم تركيب مضخة المياه ذات التردد المتغير في غرفة الضاغط.كما توفر شركة الخدمات العامة سخانة ماء مضخة حرارة ثاني أكسيد الكربون التي تحتوي على وحدة خارجية من سخانة الماء مضخة حرارة ثاني أكسيد الكربونلأن الوحدة الخارجية من مضخة حرارة ثاني أكسيد الكربون سخان المياه من النموذج الخدمة لديها مضخة المياه DC التردد المتغير،يمكن التحكم بدقة في مضخة حرارة ثاني أكسيد الكربون ويمكن استقرار درجة حرارة المياه الخارجةعلاوة على ذلك ، يتم تثبيت مضخة المياه ذات التردد المتغير DC في غرفة ضاغط الوحدة الخارجية ،مما يجعل تركيب وتخطيط مضخة حرارة ثاني أكسيد الكربون سخان المياه مريحة؛ تحسين تنوع وحدة الخارجية من مضخة حرارة ثاني أكسيد الكربون سخان الماء، ويمكن أن تتكيف مع أنواع مختلفة من خزانات المياه.
استرداد الطاقة مضخة حرارة ثاني أكسيد الكربون نظام المياه الساخنة المبرد الصديق للأوزون
| نوع الوحدة | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| المواصفات | 7.5 حصان | عشرة خيول | 15 حصان | 20 حصان | 30 حصان | 40 حصان | |
| إمدادات الطاقة | ثلاثي المراحل خمسة أسلاك 380 فولت / 50 هرتز | ||||||
| وضع التدفئة | نوع الحرارة المباشرة / الدورة | ||||||
| ظروف العمل القياسية | طاقة التدفئة ((كيلوواط) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| قوة الدخول ((كيلوواط) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| COP | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| تدفق المياه الساخنة ((م 3 / ساعة) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| حالة درجة حرارة عالية | طاقة التدفئة كيلوواط | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| قوة الدخول ((كيلوواط) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| تدفق المياه الساخنة ((م 3 / ساعة) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| حالة الحرارة المنخفضة | طاقة التدفئة ((كيلوواط) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| قوة الدخول ((كيلوواط) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| COP | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| تدفق المياه الساخنة ((م 3 / ساعة) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| معلومات عن المكونات | حجم مفصل أنابيب الماء | DN20 | DN25 | DN32 | DN40 | ||
| مبادلة حرارة الماء | مبادلة حرارة من صفيحة أو غلاف | ||||||
| مُبادل حرارة الهواء | من الألومنيوم للأنابيب النحاسية | ||||||
| نوع الضاغط | نصف مغلق متبادل | ||||||
| لوحة التشغيل | شاشة لمسة ملونة | ||||||
| الحرارة القصوى للخروج ((°C) | 90 درجة مئوية | ||||||
| مواد التبريد | R744 (CO2) | ||||||
| ضغط التصميم ((MPa) | الجانب العلوي 15، الجانب السفلي 8 | ||||||
| الأبعاد (الطول والعرض والارتفاع بالملم) | 1450x950x1450 | 1600x950x1500 | 1850×1150×1900 | 2050×1150×1950 | 2670x1410x2150 | 2290 × 2270 × 1980 | |
| الضوضاء (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| الوزن ((كجم) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| نطاق الاستخدام | درجة حرارة مياه الغذاء ((°C) | 5 ~ 40 | |||||
| ضغط مياه التغذية | 0.05 ~ 0.4 | ||||||
| درجة حرارة الصرف الصحي ((°C) | 55 إلى 90 | ||||||
| الحد الأقصى للتدفق | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| درجة حرارة الغرفة ((°C) | 20~43 | ||||||
