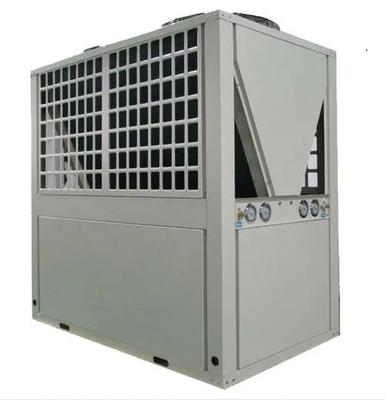

وصف ل AC Inverter CO2 Heat Pump نظام المضخة الحرارية CO2 السكنية لتدفئة المساحات المشتركة وتسخين الماء الساخن
مضخة حرارية CO2 سكنية موفرة للطاقة ومتجددة
حول التكنولوجيا
تعد المضخة الحرارية من الهواء إلى الماء جهازًا فعالاً للغاية يستخدم الحرارة في الهواء المحيط لإنتاج الماء الساخن.يبلغ ناتج الطاقة الحرارية حوالي ثلاثة إلى خمسة أضعاف مدخلات الكهرباء.الطريقة التي يعمل بها هي عكس نظام تكييف الهواء: فهو يستخدم دورة تبريد مع ضاغط ومبادلات حرارية لاستخراج الحرارة من الهواء المحيط ونقل هذه الحرارة إلى الماء.
تستخدم مضخة تسخين الهواء إلى الماء المبرد الطبيعي CO2 ، الذي له قدرة الاحترار العالمي (GWP) فقط 1. تستخدم المضخات الحرارية عادةً غاز تبريد اصطناعي مثل R410A ، الذي يحتوي على قدرة احترار عالمي تبلغ 2088. يشير هذا الرقم إلى أنه عند الانبعاث في الهواء ، تأثيره أعلى بمقدار 2088 مرة من ثاني أكسيد الكربون.
تعد مضخة تسخين الهواء إلى الماء من CO2 مناسبة تمامًا لـ:
إنتاج الماء الساخن المحلي بدرجة حرارة عالية
تدفئة عالية للرادياتير في المنازل القائمة المعزولة بشكل معتدل.
ملاحظة: يتطلب هذا التطبيق تحكمًا ممتازًا في تدفق المياه ودرجات الحرارة في نظام التدفئة.رضا العملاء هو على رأس أولوياتنا
مضخات حرارية لثاني أكسيد الكربون لتطبيقات البناء الجديدة والتعديل التحديثي
تعد المضخات الحرارية مصدرًا لتوليد الماء الساخن المتجدد في موقعك ، سواء كان سكنيًا أو تجاريًا:
1) يمكن أن يعطي حافز الحرارة المتجددة (NDRHI) عوائد أكبر فيما يتعلق بتطبيقات التعديل التحديثي.
2) يفضل إنتاج الماء الساخن خلال فترة 5 أسابيع على التدفئة الموسمية فقط.هذا الإعداد يقلل بشكل كبير من التكلفة وانبعاثات الكربون.
لمناقشة كيف يمكن لمضخة حرارية CO2 أن تلبي متطلبات مشروعك ، فلماذا لا تتصل بفريقنا؟
مقدمة عن المبدأ
يمتص الضاغط المبرد الغازي ذو درجة الحرارة المنخفضة والضغط المنخفض من المبخر ، ويضغط مبرد ثاني أكسيد الكربون إلى سائل فوق حرج عالي الضغط وعالي الحرارة من خلال العمل.يدخل السائل فوق الحرج ذو درجة الحرارة العالية والضغط العالي إلى مبرد الغاز لتبادل الحرارة مع الماء ، ويتم تبريده في مبرد الغاز.يطلق السائل عالي الضغط الكثير من الحرارة ، ويمتص الماء الحرارة المنبعثة وتستمر درجة الحرارة في الارتفاع.بعد أن يتم خنق السائل عالي الضغط وفك ضغطه بواسطة صمام التمدد ، فإنه يمتص الحرارة في الهواء المحيط ويتبخر إلى غاز منخفض الضغط من خلال عمل المروحة في المبخر ، ويتم امتصاصه في الضاغط ليتم ضغطه ، بحيث يدور بشكل متكرر لتوفير الماء الساخن.
سمات
مبرد حماية البيئة الطبيعية: مبرد ثاني أكسيد الكربون ، ODP هو 0 ، GWP هو 1 ، لا تلوث للبيئة ، غير سام ، غير قابل للاشتعال ؛
ارتفاع درجة حرارة المياه الخارجة: يمكن أن تصل درجة حرارة الماء المغذي / العائد إلى 65 درجة مئوية / 45 درجة مئوية ، ويمكن أن تصل أعلى درجة حرارة للمياه الخارجة عن 75 درجة مئوية ، وهي مناسبة للمشعات ؛
أداء ممتاز في درجات الحرارة المنخفضة: عند درجة حرارة محيطة -35 درجة مئوية ، لا يزال التسخين طبيعيًا ؛
كفاءة عالية: أداء التسخين COP يمكن أن يصل إلى 1.8 عند درجة حرارة محيطة تبلغ -30 ℃ ؛
مجموعة واسعة من التطبيقات: -35 ~ 20 ℃ ، مناسبة للمناطق الباردة.
مخطط تخطيطي للنظام
تم تطوير المضخات الحرارية بأعداد كبيرة خاصة لتوليد الماء الساخن ، على سبيل المثال في صناعة الإسكان ، في التطبيقات التجارية والتطبيقات الصناعية.بفضل التكنولوجيا الأساسية الفريدة ، تضمن الوحدات أيضًا تشغيلًا موثوقًا للغاية ومخرجات حرارة عالية حتى في درجات الحرارة الخارجية المنخفضة.
يولد نظام المضخة الحرارية درجات حرارة تدفق تصل إلى 90 درجة مئوية في درجات حرارة خارجية منخفضة تصل إلى -25 درجة مئوية ومع COP ماء ساخن يصل إلى 3.88.توفر أحدث ضواغط اللولب العاكس ميزة حاسمة في هذا الصدد ، مما يضمن زيادة كبيرة في الكفاءة تتجاوز قدرات أنظمة السرعة الثابتة.
| قائمة مواصفات وحدة الماء الساخن لمضخة حرارة ثاني أكسيد الكربون | ||||||||
| نموذج | SJKRS-05I / C. | SJKRS-28II / سي | SJKRS-36II / سي | SJKRS-55II / سي | SJKRS-73II / سي | SJKRS-106II / سي | SJKRS-160II / سي | |
| تخصيص | 2 حصان | 7.5 حصان | 10 حصان | 15 حصان | 20 حصان | 30 حصان | 45 حصان | |
| مزود الطاقة | 230 فولت / 1 نيوتن / 50 هرتز | 380 فولت / 3 نيوتن / 50 هرتز | ||||||
| طريقة التسخين | التسخين المباشر / التدوير | |||||||
| حالة العمل الاسمية | (kw) سعة التدفئة | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (كيلوواط) مدخل الطاقة |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| شرطي | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| (م³ / ساعة) تدفق مياه التسخين |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| ظروف العمل في درجات حرارة عالية | (kw) سعة التدفئة | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (كيلوواط) مدخلات الطاقة | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| شرطي | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (م³ / ساعة) تدفق مياه التسخين |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| ظروف العمل في درجات حرارة منخفضة | (kw) سعة التدفئة | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (كيلوواط) مدخلات الطاقة | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| شرطي | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (م³ / ساعة) تدفق مياه التسخين |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| معلومات الأجزاء | حجم واجهة أنابيب المياه | DN15 | DN20 | DN25 | DN32 | |||
| مبادل حرارة الماء | مبادل حراري لوحة أو أنبوب | |||||||
| مبادل حرارة الهواء | زعانف أنابيب الألومنيوم المصنوعة من النحاس | |||||||
| نوع الضاغط | دوارة مزدوجة | نوع التردد شبه مغلق | ||||||
| لوحة التشغيل | شاشة ملونة تعمل باللمس | |||||||
| أقصى درجة حرارة مخرج | 85 | 90 | ||||||
| المبردات | R744 (ثاني أكسيد الكربون) | |||||||
| ضغط التصميم (MPa) | 15 ميجا باسكال (هب) / 8 ميجا باسكال (لوب) | |||||||
| الأبعاد (الطول ، العرض ، الارتفاع مم) | 750 * 390 * 1245 | 1450 * 950 * 1450 | 1600 * 950 * 1500 | 1850 * 1150 * 1900 | 2050 * 1150 * 1950 | 2670 * 1410 * 2150 | 2070 × 2150 × 2245 | |
| (ديسيبل) الضوضاء | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| (كجم) الوزن | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| درجة حرارة التغذية (℃) | 5 ~ 40 | |||||||
| (ضغط مياه التغذية MPa) | 0.05 ~ 0.4 | |||||||
| درجة حرارة مخرج الماء (℃) | 55 ~ 85 | 55 ~ 90 | ||||||
| أقصى تدفق | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| درجة الحرارة المحيطة (℃) | -25 ~ 43 | |||||||
