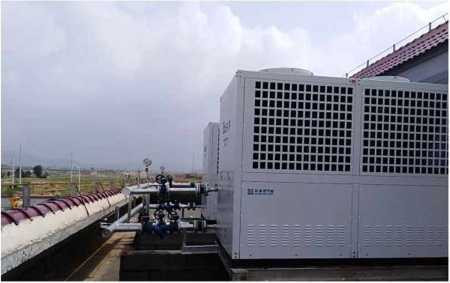

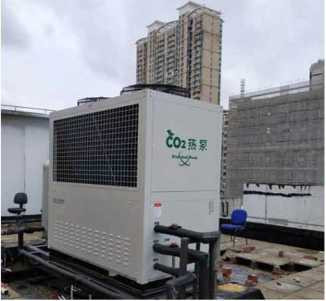

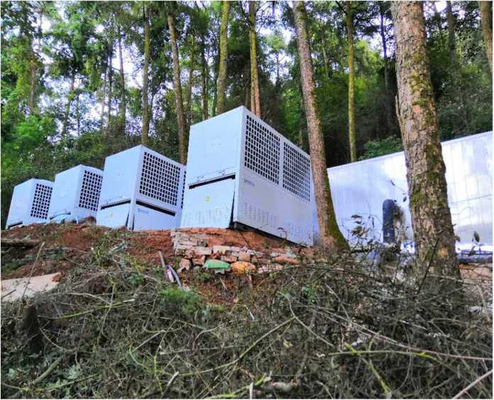

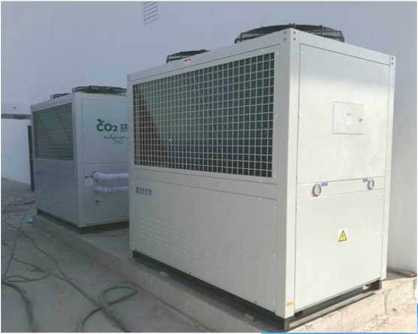

وصف مضخة تسخين الهواء إلى الماء R744 CO2 160kW الاستخدام التجاري لتسخين وتبريد الماء الساخن -30 درجة
يمتص الضاغط المبرد الغازي ذو درجة الحرارة المنخفضة والضغط المنخفض من المبخر ، ويضغط مبرد ثاني أكسيد الكربون إلى سائل فوق حرج عالي الضغط وعالي الحرارة من خلال العمل.يدخل السائل فوق الحرج ذو درجة الحرارة العالية والضغط العالي إلى مبرد الغاز لتبادل الحرارة مع الماء ، ويتم تبريده في مبرد الغاز.يطلق السائل عالي الضغط الكثير من الحرارة ، ويمتص الماء الحرارة المنبعثة وتستمر درجة الحرارة في الارتفاع.بعد أن يتم خنق السائل عالي الضغط وفك ضغطه بواسطة صمام التمدد ، فإنه يمتص الحرارة من الهواء المحيط ويتبخر إلى غاز منخفض الضغط من خلال عمل المروحة في المبخر ، ويتم امتصاصه في الضاغط ليتم ضغطه ، و تتكرر الدورة لإنتاج الماء الساخن.الميزات مبرد حماية البيئة الطبيعية: ODP هو 0 ، GWP هو 1 ، لا تلوث للبيئة ، غير سام ، غير قابل للاشتعال أداء تسخين ممتاز في درجات الحرارة العالية: أعلى ناتج للمياه يمكن أن يصل إلى أعلى من 90 ℃ أداء ممتاز في درجات الحرارة المنخفضة: في - درجة حرارة محيطة تبلغ 20 درجة مئوية ، ولا يزال من الممكن إنتاج ماء ساخن بدرجة حرارة عالية تبلغ 90 درجة مئوية. يمكن أن تعمل بشكل طبيعي في نطاق درجة الحرارة المحيطة من -20 ~ 43 ℃ ، ومناسبة لإنتاجنا من الماء الساخن المنزلي أو الصناعي
أداء مضخة تسخين الهواء إلى الماء R744 CO2 160kW الاستخدام التجاري لتسخين وتبريد الماء الساخن -30 درجة
ظروف العمل ذات درجات الحرارة المنخفضة للغاية: درجة الحرارة المحيطة DB-10-C ، درجة حرارة مدخل الماء 9 درجة مئوية ؛
حالة تذويب: درجة الحرارة المحيطة DB2 ° C / WB1 ° C ، درجة حرارة مدخل الماء 9 ° C ؛حالة درجة الحرارة المنخفضة: درجة الحرارة المحيطة DB7 ° C / WB6 ° C ، درجة حرارة مدخل الماء 9 ° C ؛حالة العمل القياسية: درجة الحرارة المحيطة DB20 ° C / WB15 ° C ، درجة حرارة الماء الداخل 15 ° C ؛حالة العمل ذات درجة الحرارة العالية: درجة الحرارة المحيطة DB38 ° C / WB23 ° C ، درجة حرارة الماء الداخل 29 ° C.
ملاحظات التركيب:
1. يجب ألا تقل التباعد حول التثبيت عن Im ؛
2. يجب حماية خطوط الأنابيب بخلاف المضخة الحرارية من الصقيع ويمكن تركيب عناصر التسخين ؛
3. يجب اتخاذ إجراءات الحماية والعزل الحراري لأنابيب دوران الماء الساخن لمنع فقدان الحرارة.
| HP | أ / مم | ب / مم | ج / مم |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |

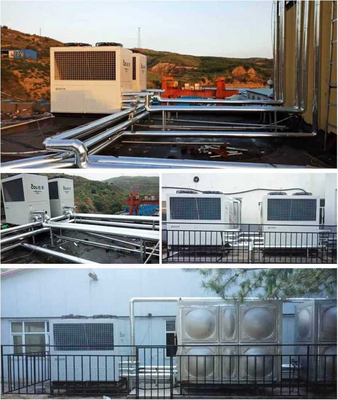

تطبيق الرسم التخطيطي لخزان المياه الحامل للضغط
R744 CO2 مضخة تسخين هواء إلى ماء 160kW الاستخدام التجاري لتسخين وتبريد الماء الساخن -30 درجة
مخطط النظام نظام التحكم الذكي
R744 CO2 مضخة تسخين هواء إلى ماء 160kW الاستخدام التجاري لتسخين وتبريد الماء الساخن -30 درجة
|
قائمة مواصفات وحدة الماء الساخن لمضخة حرارة ثاني أكسيد الكربون R744 CO2 مضخة تسخين هواء إلى ماء 160kW الاستخدام التجاري لتسخين وتبريد الماء الساخن -30 درجة |
||||||||
| نموذج | SJKRS-05I / C. | SJKRS-28II / سي | SJKRS-36II / سي | SJKRS-55II / سي | SJKRS-73II / سي | SJKRS-106II / سي | SJKRS-160II / سي | |
| تخصيص | 2 حصان | 7.5 حصان | 10 حصان | 15 حصان | 20 حصان | 30 حصان | 45 حصان | |
| مزود الطاقة | 230 فولت / 1 نيوتن / 50 هرتز | 380 فولت / 3 نيوتن / 50 هرتز | ||||||
| طريقة التسخين | التسخين المباشر / التدوير | |||||||
| حالة العمل الاسمية | (kw) سعة التدفئة | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (كيلوواط) مدخل الطاقة |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| شرطي | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| (م³ / ساعة) تدفق مياه التسخين |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| ظروف العمل في درجات حرارة عالية | (kw) سعة التدفئة | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (كيلوواط) مدخلات الطاقة | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| شرطي | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (م³ / ساعة) تدفق مياه التسخين |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| ظروف العمل في درجات حرارة منخفضة | (kw) سعة التدفئة | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (كيلوواط) مدخلات الطاقة | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| شرطي | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (م³ / ساعة) تدفق مياه التسخين |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| معلومات الأجزاء | حجم واجهة أنابيب المياه | DN15 | DN20 | DN25 | DN32 | |||
| مبادل حرارة الماء | مبادل حراري لوحة أو أنبوب | |||||||
| مبادل حرارة الهواء | زعانف أنابيب الألومنيوم المصنوعة من النحاس | |||||||
| نوع الضاغط | دوارة مزدوجة | نوع التردد شبه مغلق | ||||||
| لوحة التشغيل | شاشة ملونة تعمل باللمس | |||||||
| أقصى درجة حرارة مخرج | 85 | 90 | ||||||
| المبردات | R744 (ثاني أكسيد الكربون) | |||||||
| ضغط التصميم (MPa) | 15 ميجا باسكال (هب) / 8 ميجا باسكال (لوب) | |||||||
| الأبعاد (الطول ، العرض ، الارتفاع مم) | 750 * 390 * 1245 | 1450 * 950 * 1450 | 1600 * 950 * 1500 | 1850 * 1150 * 1900 | 2050 * 1150 * 1950 | 2670 * 1410 * 2150 | 2070 × 2150 × 2245 | |
| (ديسيبل) الضوضاء | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| (كجم) الوزن | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| درجة حرارة التغذية (℃) | 5 ~ 40 | |||||||
| (ضغط مياه التغذية MPa) | 0.05 ~ 0.4 | |||||||
| درجة حرارة مخرج الماء (℃) | 55 ~ 85 | 55 ~ 90 | ||||||
| أقصى تدفق | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| درجة الحرارة المحيطة (℃) | -25 ~ 43 | |||||||
مخطط تخطيطي للنظام لمضخة تسخين الهواء إلى الماء R744 CO2 160kW الاستخدام التجاري لتسخين وتبريد الماء الساخن -30 درجة
