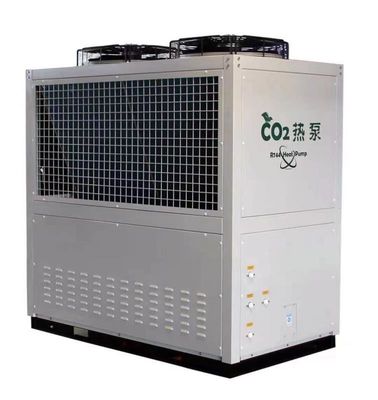

مبدأ مقدمة لمضخة تسخين مصدر الماء بمصدر الهواء CO2 r744 لمشروع تسخين منزل الماء الساخن بدرجة حرارة عالية أو استخدام المبنى التجاري
يمتص الضاغط المبرد الغازي ذو درجة الحرارة المنخفضة والضغط المنخفض من المبخر ، ويضغط مبرد ثاني أكسيد الكربون إلى سائل فوق حرج عالي الضغط وعالي الحرارة من خلال العمل.يدخل السائل فوق الحرج ذو درجة الحرارة العالية والضغط العالي إلى مبرد الغاز لتبادل الحرارة مع الماء ، ويتم تبريده في مبرد الغاز.يطلق السائل عالي الضغط الكثير من الحرارة ، ويمتص الماء الحرارة المنبعثة وتستمر درجة الحرارة في الارتفاع.بعد أن يتم خنق السائل عالي الضغط وفك ضغطه بواسطة صمام التمدد ، فإنه يمتص الحرارة من الهواء المحيط ويتبخر إلى غاز منخفض الضغط من خلال عمل المروحة في المبخر ، ويتم امتصاصه في الضاغط ليتم ضغطه ، و تتكرر الدورة لإنتاج الماء الساخن.الميزات مبرد حماية البيئة الطبيعية: ODP هو 0 ، GWP هو 1 ، لا تلوث للبيئة ، غير سام ، غير قابل للاشتعال أداء تسخين ممتاز في درجات الحرارة العالية: أعلى ناتج للمياه يمكن أن يصل إلى أعلى من 90 ℃ أداء ممتاز في درجات الحرارة المنخفضة: في - 20 ° C درجة حرارة محيطة ، 90 ° C درجة حرارة عالية من الماء الساخن يمكن إنتاجه بكفاءة عالية: أداء التسخين COP يمكن أن يصل إلى 4.5 ، وعندما يتم إنتاج الماء الساخن عند درجة حرارة منخفضة ، لا يزال COP أعلى من 2.0 نطاق واسع من التطبيقات: يمكن أن تعمل بشكل طبيعي في نطاق درجة الحرارة المحيطة من -20 ~ 43 ℃ ، مناسبة لإنتاجنا من الماء الساخن المنزلي أو الصناعي
أداء مضخة تسخين مصدر الماء بمصدر الهواء CO2 r744 لمشروع تسخين منزل الماء الساخن بدرجة حرارة عالية أو استخدام المبنى التجاري
| نوع الوحدة | SJKRS-28 II / C. | SJKRS-36II / سي | SJKRS-55 II / C. | SJKRS-73 I / C | SJKRS-106 إيك | SJKRS-I60II / سي | |
| تحديد | 7.5 حصان | 10 حصان | 15 حصان | 20 حصان | 30 حصان | 40 حصان | |
| مزود الطاقة | ثلاث مراحل خمس أسلاك 380 فولت / 50 هرتز | ||||||
| وضع التدفئة | نوع الحرارة / الدورة المباشرة | ||||||
| حالة العمل القياسية | سعة التدفئة (kw) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| مدخلات الطاقة (كيلوواط) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| شرطي | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| تدفق الماء الساخن (m³ / h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| حالة درجة حرارة عالية | قدرة التسخين kw) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| مدخلات الطاقة (كيلوواط) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| شرطي | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| تدفق الماء الساخن (m³ / h) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| حالة درجة حرارة منخفضة | سعة التدفئة (kw) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| مدخلات الطاقة (كيلوواط) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| شرطي | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| تدفق الماء الساخن (m³ / h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| معلومات المكون | حجم وصلة انبوب الماء | DN20 | DN25 | DN32 | DN40 | ||
| مبادل حرارة الماء | مبادل حراري لوحة أو جلبة | ||||||
| مبادل حراري للهواء | زعنفة ألومنيوم لأنبوب النحاس | ||||||
| نوع الضاغط | شبه مغلق الترددية | ||||||
| لوحة التشغيل | شاشة ملونة تعمل باللمس | ||||||
| أقصى درجة حرارة مخرج (℃) | 90 | ||||||
| المبردات | R744 (ثاني أكسيد الكربون) | ||||||
| ضغط التصميم (MPa) | الجانب العالي 15 ، الجانب المنخفض 8 | ||||||
| الأبعاد (الطول والعرض والارتفاع مم) | 1450 × 950 × 1450 | 1600 × 950 × 1500 | 1850 × 1150 × 1900 | 2050 × 1150 × 1950 | 2670 × 1410 × 2150 | 2290 × 2270 × 1980 | |
| الضوضاء (ديسيبل) | 56 | 59 | 62 | 67 | 70 | 70 | |
| الوزن (كجم) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| نطاق الاستخدام | درجة حرارة مياه التغذية (℃) | 5 ~ 40 | |||||
| ضغط مياه التغذية | 0.05 ~ 0.4 | ||||||
| درجة حرارة النفايات السائلة (℃) | 55 ~ 90 | ||||||
| أقصى تدفق | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| درجة الحرارة المحيطة (℃) | -20 ~ 43 | ||||||
