وصف DORIN INVERTER CO2 (R744) أنظمة المضخات الحرارية ثاني أكسيد الكربون ارتفاع درجة الحرارة مضخة الحرارة مصدر الهواء ومصدر المياه
تتميز وحدة المضخة الحرارية الحرجة بثاني أكسيد الكربون بتأثير كبير في توفير الطاقة في استعادة الحرارة المهدرة.من خلال الخصائص الممتازة لثاني أكسيد الكربون فوق الحرج ، لا يلزم سوى كمية صغيرة من الكهرباء لإنتاج ماء ساخن بدرجة حرارة عالية.في المنطقة الباردة من 100 إلى 20 درجة في الشمال ، يمكن امتصاص حرارة الهواء المهدرة.في المنطقة فوق الحرجة لثاني أكسيد الكربون ، لا يزال بإمكان المبادل الحراري للغاز أن ينتج بكفاءة ماء ساخن بدرجة حرارة عالية أعلى من 60 درجة مئوية.

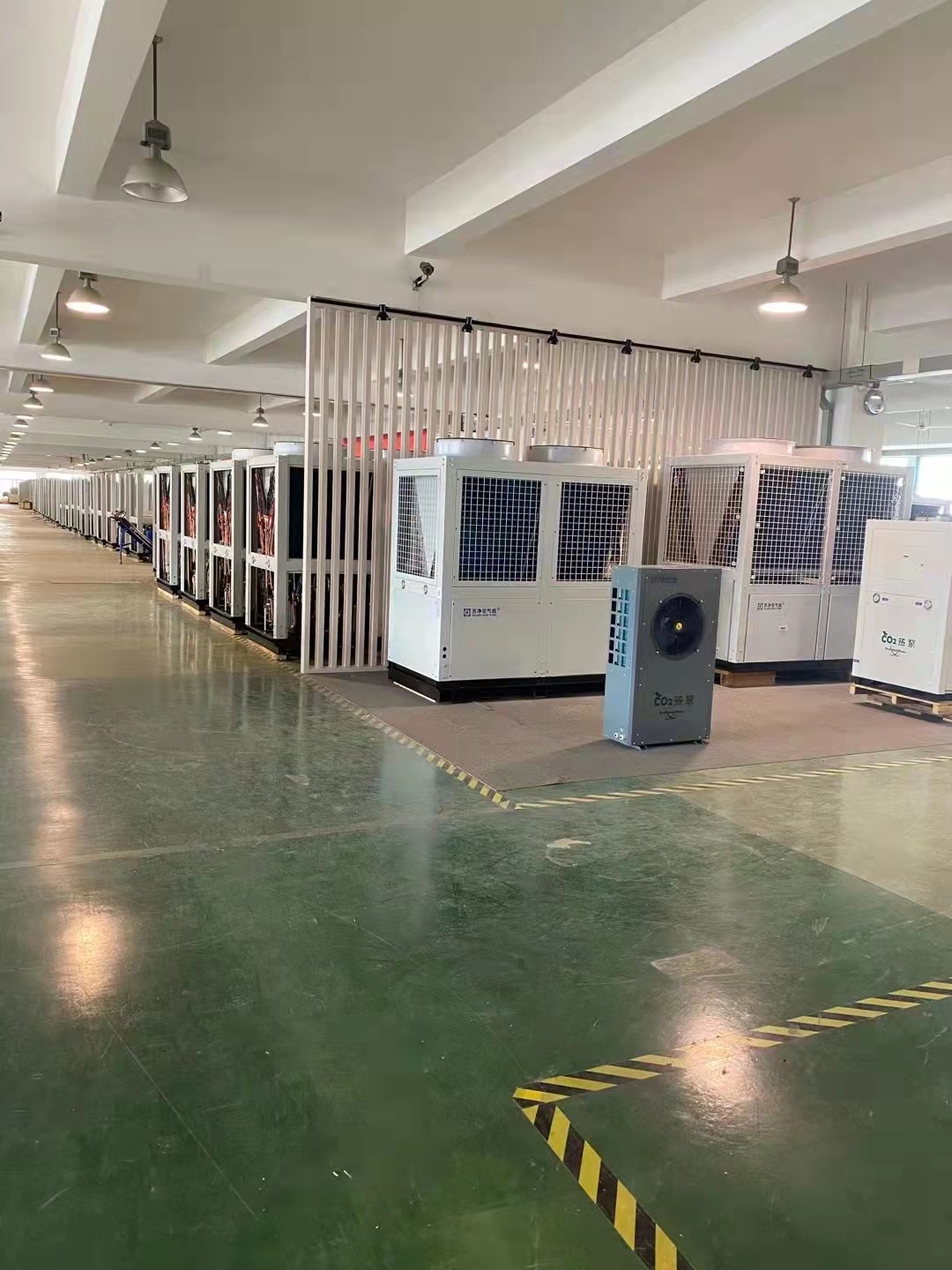

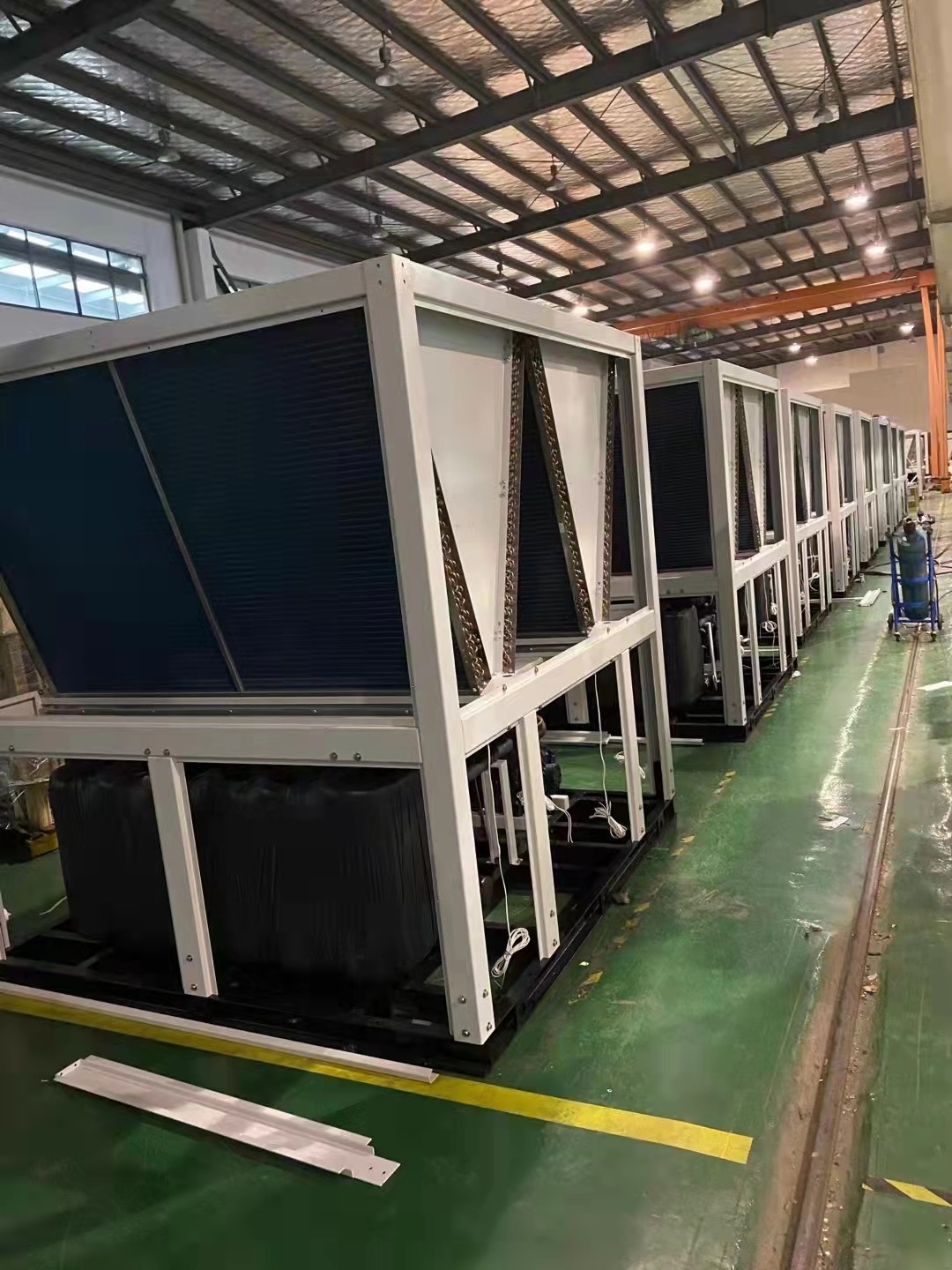

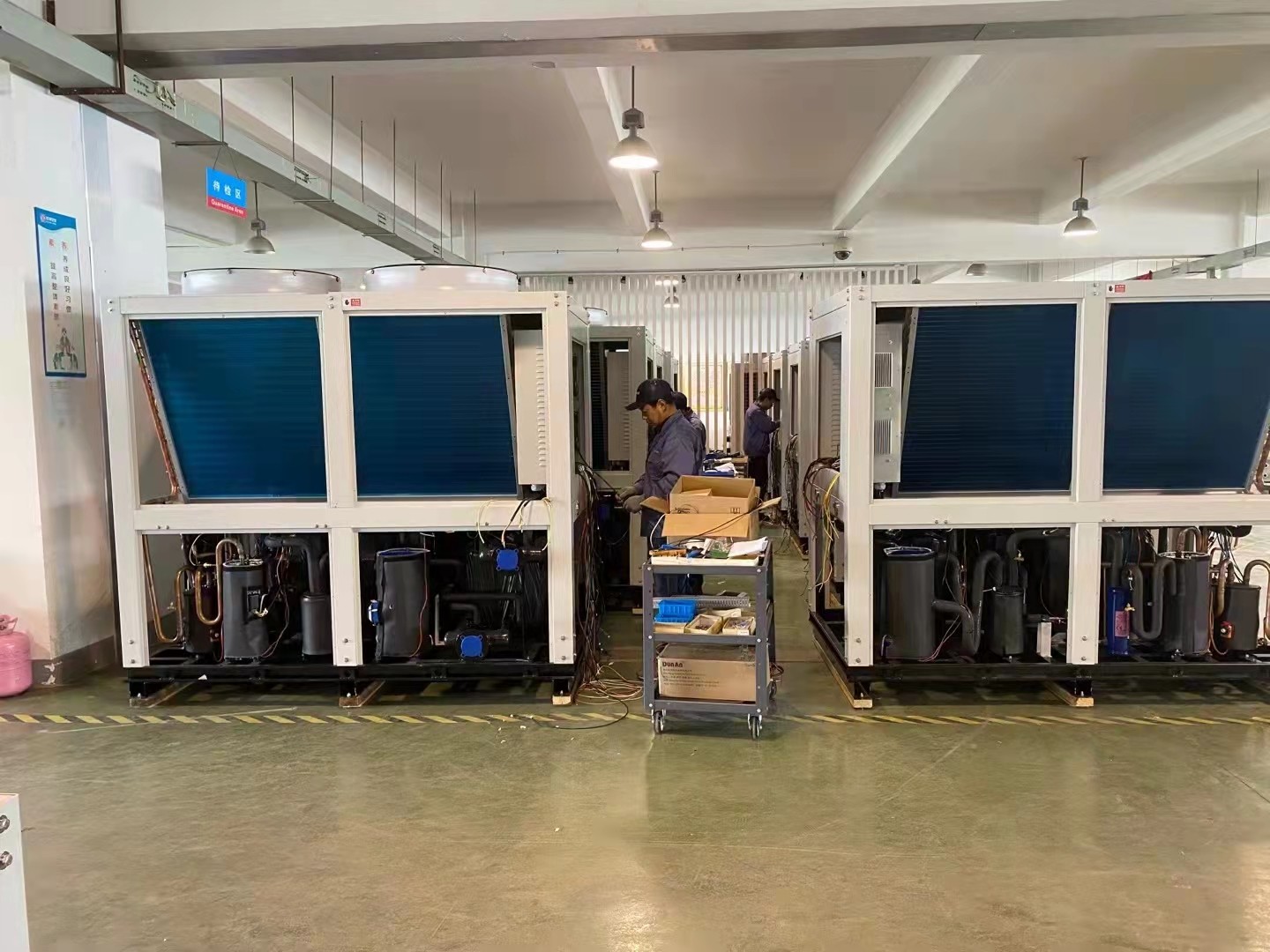

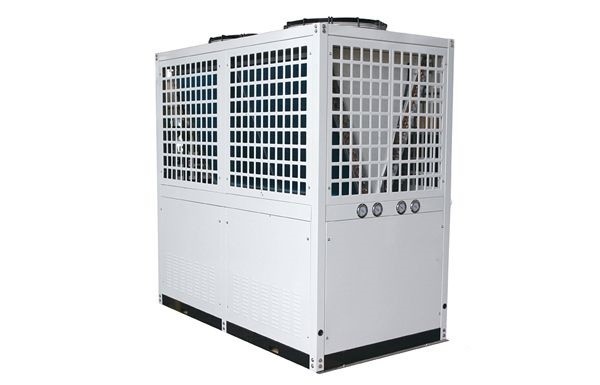

مضخة حرارة عالية ثاني أكسيد الكربون
ثاني أكسيد الكربون هو سائل عمل طبيعي ، مع موصلية حرارية عالية وسعة حرارية محددة ، مما يساعد في الحصول على معامل نقل حرارة عالي ؛يمكن أن تقلل اللزوجة الديناميكية المنخفضة من انخفاض ضغط سائل العمل في الأنبوب.تساعد كثافة البخار العالية على تحسين معدل تدفق الكتلة لسائل العمل ، ونسبة الكثافة (تمثل نسبة الكثافة الفرق بين خصائص الغاز والسائل) صغيرة ، وهو أمر مفيد لتوزيع سائل العمل ، والتوتر السطحي صغير ، مما يمكن أن يحسن الغليان في كثافة نقل الحرارة في المبخر في المنطقة.كثافة الغاز عالية ، وسعة التسخين لكل وحدة حجم كبيرة ، وهي حوالي 5 أضعاف تلك الموجودة في R22 ، مما قد يقلل من حجم الأنابيب والضواغط ، مما يجعل النظام أخف وزناً ومضغوطاً وصغير الحجم.نسبة ضغط الضاغط (نسبة ضغط التكثيف وضغط التبخر لسائل العمل) منخفضة ، ويمكن أن تكون عملية الضغط أقرب إلى الانضغاط المتساوي مع تحسين الكفاءة.مجموعة واسعة من المصادر وأسعار منخفضة.
تختلف عملية دورة التبريد عبر الحرجة لثاني أكسيد الكربون اختلافًا طفيفًا عن دورة التبريد العادية بضغط البخار.ضغط الشفط للضاغط أقل من الضغط الحرج ، كما أن درجة حرارة التبخر أقل من درجة الحرارة الحرجة.لا تزال العملية الماصة للحرارة للدورة تتم في ظل ظروف دون الحرجة.تعتمد عملية التبادل الحراري على الحرارة الكامنة حتى تكتمل.ومع ذلك ، فإن ضغط العادم للضاغط أعلى من الضغط الحرج ، ولا يتم إنتاج أي مكثف أثناء عملية إطلاق الحرارة لوسط العمل.لم يعد يُطلق على المبادل الحراري عالي الضغط اسم مكثف ، بل هو مبرد غاز.لقد فقد المفهوم التقليدي لدرجة حرارة التكثيف.بمعنى ، تعتمد عملية التبادل الحراري على حرارة معقولة حتى تكتمل.
أداء DORIN INVERTER CO2 (R744) أنظمة المضخات الحرارية ثاني أكسيد الكربون ارتفاع درجة الحرارة مضخة الحرارة مصدر الهواء ومصدر المياه
ظروف العمل ذات درجات الحرارة المنخفضة للغاية: درجة الحرارة المحيطة DB-10-C ، درجة حرارة مدخل الماء 9 درجة مئوية ؛
حالة تذويب: درجة الحرارة المحيطة DB2 ° C / WB1 ° C ، درجة حرارة مدخل الماء 9 ° C ؛حالة درجة الحرارة المنخفضة: درجة الحرارة المحيطة DB7 ° C / WB6 ° C ، درجة حرارة مدخل الماء 9 ° C ؛حالة العمل القياسية: درجة الحرارة المحيطة DB20 ° C / WB15 ° C ، درجة حرارة الماء الداخل 15 ° C ؛حالة العمل ذات درجة الحرارة العالية: درجة الحرارة المحيطة DB38 ° C / WB23 ° C ، درجة حرارة الماء الداخل 29 ° C.
ملاحظات التركيب:
1. يجب ألا تقل التباعد حول التثبيت عن Im ؛
2. يجب حماية خطوط الأنابيب بخلاف المضخة الحرارية من الصقيع ويمكن تركيب عناصر التسخين ؛
3. يجب اتخاذ إجراءات الحماية والعزل الحراري لأنابيب دوران الماء الساخن لمنع فقدان الحرارة.
| HP | أ / مم | ب / مم | ج / مم |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
تطبيق الرسم التخطيطي لخزان المياه الحامل للضغط
DORIN INVERTER CO2 (R744) أنظمة المضخات الحرارية ثاني أكسيد الكربون ارتفاع درجة الحرارة مضخة الحرارة مصدر الهواء ومصدر المياه
مخطط النظام نظام التحكم الذكي
أنظمة المضخات الحرارية DORIN INVERTER CO2 (R744) - لفوائد عملية وموفرة للتكاليف
|
قائمة مواصفات وحدة الماء الساخن لمضخة حرارة ثاني أكسيد الكربون R744 CO2 مصدر الهواء سخان المياه بمضخة حرارية للتدفئة السكنية 7.45kw إخراج 90 درجة مع ضاغط دورين |
||||||||
| نموذج | SJKRS-05I / C. | SJKRS-28II / سي | SJKRS-36II / سي | SJKRS-55II / سي | SJKRS-73II / سي | SJKRS-106II / سي | SJKRS-160II / سي | |
| تخصيص | 2 حصان | 7.5 حصان | 10 حصان | 15 حصان | 20 حصان | 30 حصان | 45 حصان | |
| مزود الطاقة | 230 فولت / 1 نيوتن / 50 هرتز | 380 فولت / 3 نيوتن / 50 هرتز | ||||||
| طريقة التسخين | التسخين المباشر / التدوير | |||||||
| حالة العمل الاسمية | (kw) سعة التدفئة | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (كيلوواط) مدخل الطاقة |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| شرطي | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| (م³ / ساعة) تدفق مياه التسخين |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| ظروف العمل في درجات حرارة عالية | (kw) سعة التدفئة | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (كيلوواط) مدخلات الطاقة | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| شرطي | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (م³ / ساعة) تدفق مياه التسخين |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| ظروف العمل في درجات حرارة منخفضة | (kw) سعة التدفئة | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (كيلوواط) مدخلات الطاقة | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| شرطي | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (م³ / ساعة) تدفق مياه التسخين |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| معلومات الأجزاء | حجم واجهة أنابيب المياه | DN15 | DN20 | DN25 | DN32 | |||
| مبادل حرارة الماء | مبادل حراري لوحة أو أنبوب | |||||||
| مبادل حرارة الهواء | زعانف أنابيب الألومنيوم المصنوعة من النحاس | |||||||
| نوع الضاغط | دوارة مزدوجة | نوع التردد شبه مغلق | ||||||
| لوحة التشغيل | شاشة ملونة تعمل باللمس | |||||||
| أقصى درجة حرارة مخرج | 85 | 90 | ||||||
| المبردات | R744 (ثاني أكسيد الكربون) | |||||||
| ضغط التصميم (MPa) | 15 ميجا باسكال (هب) / 8 ميجا باسكال (لوب) | |||||||
| الأبعاد (الطول ، العرض ، الارتفاع مم) | 750 * 390 * 1245 | 1450 * 950 * 1450 | 1600 * 950 * 1500 | 1850 * 1150 * 1900 | 2050 * 1150 * 1950 | 2670 * 1410 * 2150 | 2070 × 2150 × 2245 | |
| (ديسيبل) الضوضاء | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| (كجم) الوزن | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| درجة حرارة التغذية (℃) | 5 ~ 40 | |||||||
| (ضغط مياه التغذية MPa) | 0.05 ~ 0.4 | |||||||
| درجة حرارة مخرج الماء (℃) | 55 ~ 85 | 55 ~ 90 | ||||||
| أقصى تدفق | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| درجة الحرارة المحيطة (℃) | -25 ~ 43 | |||||||
مخطط تخطيطي للنظام
