وصف DORIN INVERTER CO2 (R744) أنظمة المضخات الحرارية ثاني أكسيد الكربون ارتفاع درجة الحرارة مضخة الحرارة مصدر الهواء ومصدر المياه
تتميز وحدة المضخة الحرارية الحرجة بثاني أكسيد الكربون بتأثير كبير في توفير الطاقة في استعادة الحرارة المهدرة.من خلال الخصائص الممتازة لثاني أكسيد الكربون فوق الحرج ، لا يلزم سوى كمية صغيرة من الكهرباء لإنتاج ماء ساخن بدرجة حرارة عالية.في المنطقة الباردة من 100 إلى 20 درجة في الشمال ، يمكن امتصاص حرارة الهواء المهدرة.في المنطقة فوق الحرجة لثاني أكسيد الكربون ، لا يزال بإمكان المبادل الحراري للغاز أن ينتج بكفاءة ماء ساخن بدرجة حرارة عالية أعلى من 60 درجة مئوية.
مبدأ عمل المضخة الحرارية CO2
مبدأ العمل لمضخة تسخين ثاني أكسيد الكربون هو أن المبرد يمتص الحرارة في الهواء (أو الماء) ، مضغوطًا بواسطة الضاغط ليصبح غازًا عالي الضغط وعالي الحرارة ليتم تفريغه.يتم تبريد غاز التبريد ذو درجة الحرارة العالية والضغط العالي بواسطة مبرد الغاز وينقل الحرارة إلى الماء ثم يدرك وظيفة التسخين.
درجة حرارة العمل لمضخة حرارة ثاني أكسيد الكربون: -43-43 درجة حرارة الماء الخارج: 35-100 درجة مئوية: 3.2-7.0
أداء نظام المضخة الحرارية Zew Zealand 8kw السكنية لثاني أكسيد الكربون لتسخين الفضاء المشترك وتسخين الماء الساخن
ظروف العمل ذات درجات الحرارة المنخفضة للغاية: درجة الحرارة المحيطة DB-10-C ، درجة حرارة مدخل الماء 9 درجة مئوية ؛
حالة تذويب: درجة الحرارة المحيطة DB2 ° C / WB1 ° C ، درجة حرارة مدخل الماء 9 ° C ؛حالة درجة الحرارة المنخفضة: درجة الحرارة المحيطة DB7 ° C / WB6 ° C ، درجة حرارة مدخل الماء 9 ° C ؛حالة العمل القياسية: درجة الحرارة المحيطة DB20 ° C / WB15 ° C ، درجة حرارة الماء الداخل 15 ° C ؛حالة العمل ذات درجة الحرارة العالية: درجة الحرارة المحيطة DB38 ° C / WB23 ° C ، درجة حرارة الماء الداخل 29 ° C.
ملاحظات التركيب:
1. يجب ألا تقل التباعد حول التثبيت عن Im ؛
2. يجب حماية خطوط الأنابيب غير المضخة الحرارية من الصقيع ويمكن تركيب عناصر التسخين ؛
3. يجب اتخاذ إجراءات الحماية والعزل الحراري لأنابيب دوران الماء الساخن لمنع فقدان الحرارة.
| HP | أ / مم | ب / مم | ج / مم |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
تطبيق الرسم التخطيطي لخزان المياه الحامل للضغط

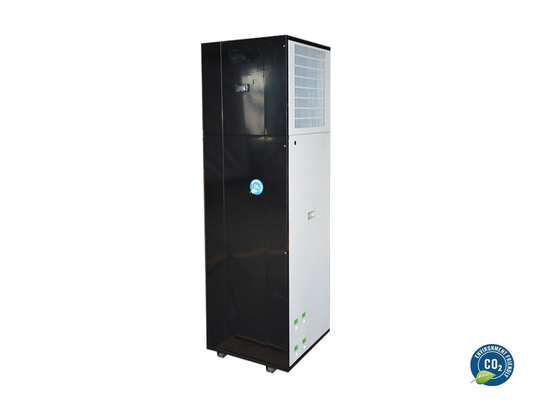

نظام المضخة الحرارية Zew Zealand 8kw السكنية لثاني أكسيد الكربون لتسخين الفضاء المشترك وتسخين الماء الساخن
مخطط النظام نظام التحكم الذكي

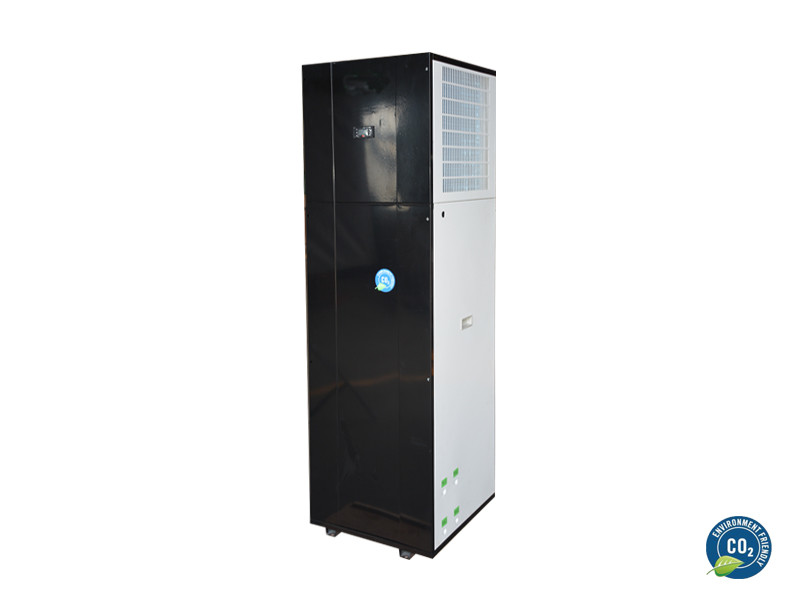

نظام المضخة الحرارية Zew Zealand 8kw السكنية لثاني أكسيد الكربون لتسخين الفضاء المشترك وتسخين الماء الساخن
|
قائمة مواصفات وحدة الماء الساخن لمضخة حرارة ثاني أكسيد الكربون نظام المضخة الحرارية Zew Zealand 8kw السكنية لثاني أكسيد الكربون لتسخين الفضاء المشترك وتسخين الماء الساخن |
||||||||
| نموذج | SJKRS-05I / C. | SJKRS-28II / سي | SJKRS-36II / سي | SJKRS-55II / سي | SJKRS-73II / سي | SJKRS-106II / سي | SJKRS-160II / سي | |
| تخصيص | 2 حصان | 7.5 حصان | 10 حصان | 15 حصان | 20 حصان | 30 حصان | 45 حصان | |
| مزود الطاقة | 230 فولت / 1 نيوتن / 50 هرتز | 380 فولت / 3 نيوتن / 50 هرتز | ||||||
| طريقة التسخين | التسخين المباشر / التدوير | |||||||
| حالة العمل الاسمية | (كيلوواط) سعة التدفئة | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (كيلوواط) مدخل الطاقة |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| شرطي | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| (م³ / ساعة) تسخين تدفق المياه |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| ظروف العمل في درجات حرارة عالية | (كيلوواط) سعة التدفئة | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (كيلوواط) مدخلات الطاقة | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| شرطي | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (م³ / ساعة) تسخين تدفق المياه |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| ظروف العمل في درجات حرارة منخفضة | (كيلوواط) سعة التدفئة | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (كيلوواط) مدخلات الطاقة | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| شرطي | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (م³ / ساعة) تسخين تدفق المياه |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| معلومات الأجزاء | حجم واجهة أنابيب المياه | DN15 | DN20 | DN25 | DN32 | |||
| مبادل حرارة الماء | مبادل حراري لوحة أو أنبوب | |||||||
| مبادل حرارة الهواء | زعانف أنابيب الألومنيوم المصنوعة من النحاس | |||||||
| نوع الضاغط | دوارة مزدوجة | نوع التردد شبه مغلق | ||||||
| لوحة التشغيل | شاشة ملونة تعمل باللمس | |||||||
| أقصى درجة حرارة مخرج | 85 | 90 | ||||||
| المبردات | R744 (ثاني أكسيد الكربون) | |||||||
| ضغط التصميم (MPa) | 15 ميجا باسكال (هب) / 8 ميجا باسكال (لوب) | |||||||
| الأبعاد (الطول ، العرض ، الارتفاع مم) | 750 * 390 * 1245 | 1450 * 950 * 1450 | 1600 * 950 * 1500 | 1850 * 1150 * 1900 | 2050 * 1150 * 1950 | 2670 * 1410 * 2150 | 2070 × 2150 × 2245 | |
| (ديسيبل) الضوضاء | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| (كجم) الوزن | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| درجة حرارة التغذية (℃) | 5 ~ 40 | |||||||
| (ضغط مياه التغذية MPa) | 0.05 ~ 0.4 | |||||||
| درجة حرارة مخرج الماء (℃) | 55 ~ 85 | 55 ~ 90 | ||||||
| أقصى تدفق | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| درجة الحرارة المحيطة (℃) | -25 ~ 43 | |||||||
مخطط تخطيطي للنظام
