مبدأ وحدة المضخة الحرارية ذات درجة الحرارة العالية المتتالية ذات درجة الحرارة المنخفضة للغاية بقدرة 150 كيلو وات
طريقة التحكم في بدء تشغيل المضخة الحرارية المتتالية والجهاز ومعدات الكمبيوتر ووسط التخزين ؛تتضمن الطريقة: الكشف عن درجة حرارة الماء الداخل لمضخة الحرارة المتتالية ؛التحكم في الضاغط الأساسي لبدء التشغيل ؛بعد تشغيل الضاغط الأساسي ، إذا تم استيفاء درجة حرارة الماء الداخل ، إذا تم استيفاء شرط بدء تشغيل درجة الحرارة الثابتة الثانية ، يتم التحكم في الضاغط الثانوي ليتم تشغيله وفقًا لقاعدة التحكم في بدء التشغيل ؛إذا كانت درجة حرارة الماء الداخل تستوفي الشرط الثاني لإغلاق درجة الحرارة الثابتة ، يتم التحكم في إيقاف تشغيل الضاغط الثانوي وفقًا لقاعدة التحكم في بدء التشغيل ؛يتم التحكم في الضاغط الأساسي ليتم إيقاف تشغيله ؛هذا التطبيق في النموذج ، من خلال الكشف عن درجة حرارة الماء الداخل للمضخة الحرارية التسلسلية ، يتم التحكم في فتح وإغلاق الضاغط الأساسي وفقًا لدرجة حرارة الماء الداخل ، ويتم التحكم في فتح وإغلاق الضاغط الثانوي وفقًا للمدخل درجة حرارة الماء وقاعدة التحكم في بدء التشغيل ؛تجنب الضاغط الأساسي الحالي.يتم الحكم على فتح الضاغط الأساسي والضاغط الثانوي وفقًا لدرجة حرارة الماء الداخل للمضخة الحرارية المتتالية ، مما قد يتسبب في مشكلة الضغط العالي المفرط للضاغط الأساسي وتحقيق حماية الضاغط الأساسي.
طريقة ونظام تشغيل المضخة الحرارية التعاقبية ، تتضمن الطريقة: الحصول على درجة الحرارة المحيطة الحالية ؛مقارنة درجة الحرارة المحيطة الحالية بدرجة حرارة تبديل محددة مسبقًا ؛والتبديل بين عملية الضغط أحادية المرحلة وعملية التعاقب وفقًا لنتيجة المقارنة.وضع التشغيل للمضخة الحرارية المتتالية ، يتم تحديد قيمة درجة حرارة التبديل المحددة مسبقًا وفقًا لدرجة الحرارة المحيطة المستهدفة بحيث تتوافق العملية المتتالية مع أداء الضغط أحادي المرحلة تحت نفس هدف التسخين ، والمرحلة الواحدة وضع عملية الضغط هو: تعمل مرحلة درجة الحرارة العالية للمضخة الحرارية التسلسلية بشكل مستقل ، ووضع التشغيل التعاقبي هو أن مرحلة درجة الحرارة المنخفضة ومرحلة درجة الحرارة المرتفعة للمضخة الحرارية المتتالية تعمل في وقت واحد.بناءً على الحل التقني للاختراع الحالي ، تُمكِّن الطريقة نظام المضخة الحرارية من العمل في وضع تشغيل عالي الأداء في ظل ظروف ودرجات حرارة مختلفة ، وتحسن أداء نظام المضخة الحرارية لإنتاج ماء ساخن بدرجة حرارة عالية طوال الوقت. السنة.

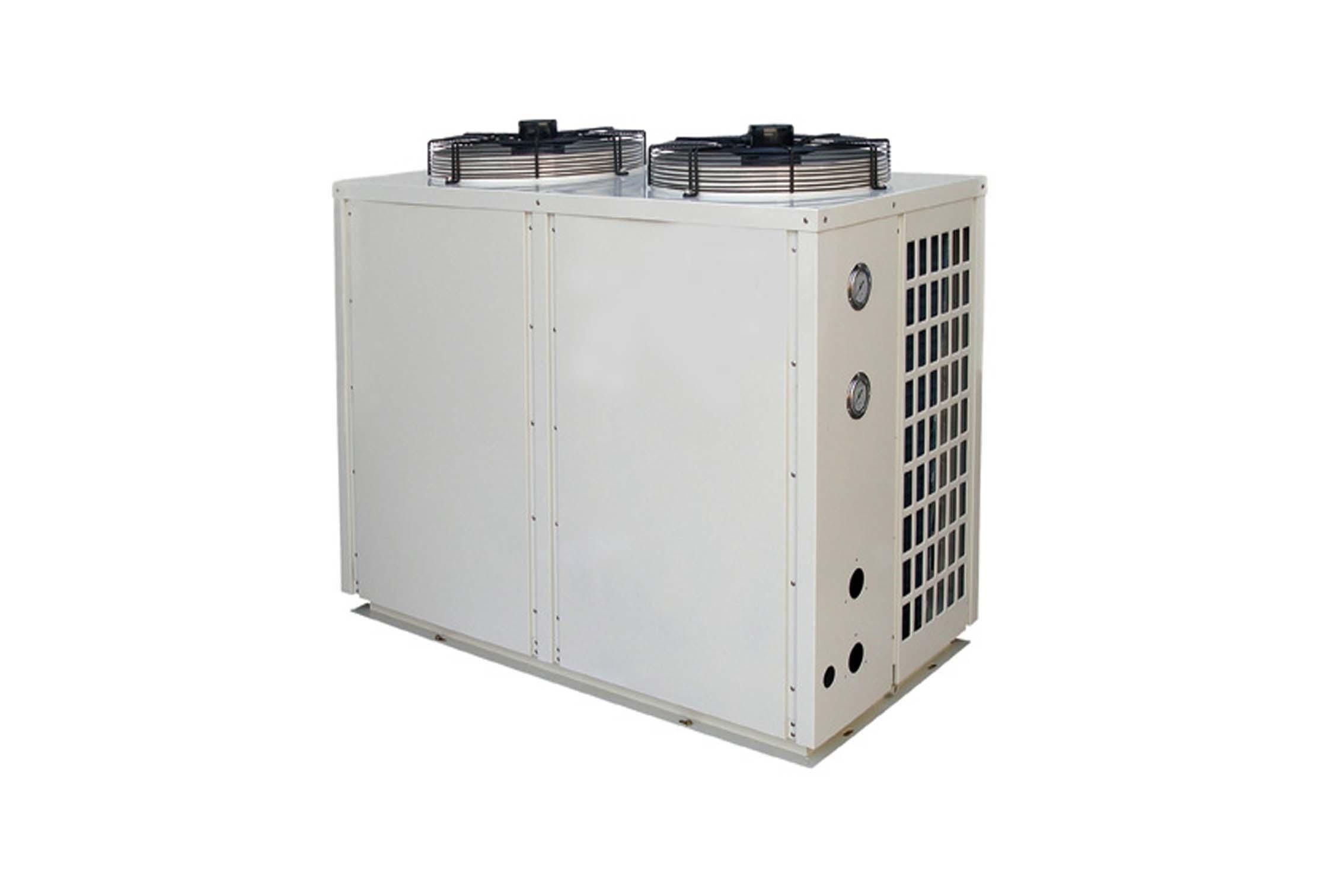

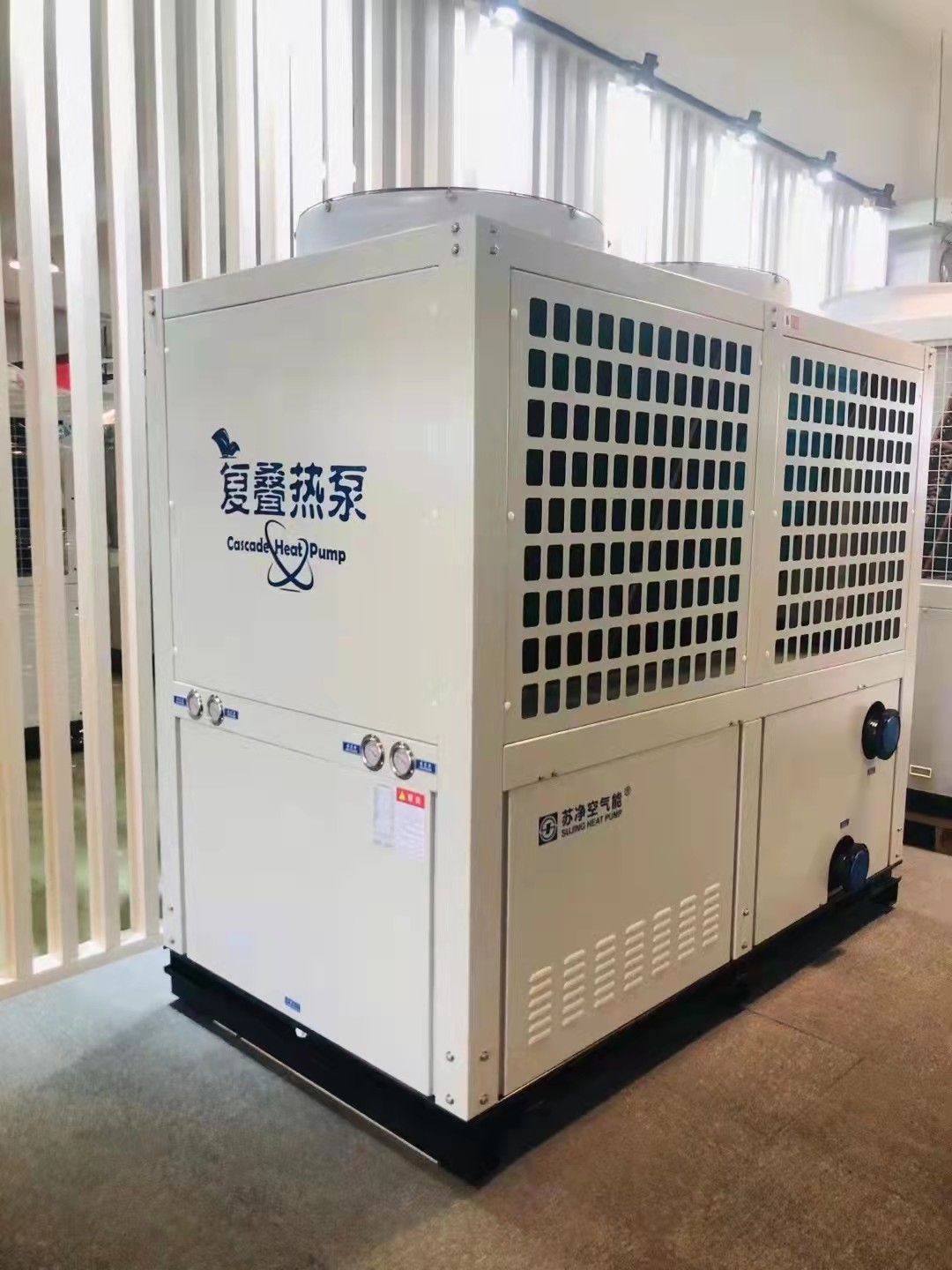

تتبنى وحدة المضخة الحرارية ذات درجة الحرارة العالية ذات درجة الحرارة المتغيرة ذات التردد المنخفض للغاية شكل مرحلة درجة الحرارة المنخفضة R410A ونظام مرحلة درجة الحرارة المرتفعة R134a.التبادل الحراري لصنع الماء الساخن أو التدفئة.تتبنى وحدة المضخة الحرارية ذات درجة الحرارة العالية المتتالية المنخفضة للغاية تقنية تحويل التردد DC ، والتي تتميز بكفاءة طاقة تسخين عالية.يمكن أن تكون درجة الحرارة تسخينًا مستقرًا 75 درجة مئوية.
تركيب 52 كيلو واط درجة حرارة منخفضة للغاية متغيرة التردد درجة حرارة عالية للمجزر جهاز مضخة حرارية متتالية مصدر الهواء ، بما في ذلك نظام المضخة الحرارية المتتالية ، يشتمل نظام المضخة الحرارية المتتالية على دورة درجة حرارة منخفضة ودورة درجة حرارة عالية ودورة درجة حرارة منخفضة الدائرة متصلة بدورة درجة الحرارة العالية ؛تشمل المكونات الرئيسية لدورة درجة الحرارة المنخفضة المبخر والضاغط والمكثف التبخيري ، والطرف الأيمن من المكثف التبخيري متصل بمجفف الفلتر ، ومقياس التدفق وصمام التمدد الإلكتروني بالتتابع ، والطرف الأيسر للمبخر هو متصل بفاصل الغاز والسائل ومفتاح الضغط المنخفض والضاغط والضغط العالي.تشمل المكونات الرئيسية لدورة درجة الحرارة المرتفعة الموفر ، ومكثف وضاغط درجة حرارة عالية ، والدائرة الطرفية اليمنى لضاغط درجة الحرارة المرتفعة متصلة بصمام فحص ، ودائرة صمام الفحص متصلة بأنبوب شعري وصمام ملف لولبي ، ويتم توصيل الطرف الأيمن من الأنبوب الشعري. تتصل المحطة بالموفر.يجمع الاختراع بين تقنيات مضخة تسخين مصدر الهواء والتدفئة المتتالية ومضخة الحرارة المرتفعة ، مما يوفر الطاقة بشكل كبير ويحسن من كفاءة عمل المعدات في نفس الوقت.
جهاز المضخة الحرارية المتتالية التي يديرها المحرك ويتألف من نظام مضخة حرارية متتالية ، ونظام محرك واحد على الأقل ودائرة مائية ، ويتميز بأن نظام المضخة الحرارية المتتالية يشتمل على نظام دوران بمرحلة درجة حرارة عالية ونظام دوران بمرحلة منخفضة الحرارة ، ودرجة حرارة عالية ضاغط المرحلة ، مكثف ، مركب سائل لمرحلة درجة الحرارة العالية ، صمام خنق المرحلة بدرجة حرارة عالية ، سخان تبريد مرحلة درجة الحرارة العالية ، مبخر تكثيف ، فاصل غاز عن سائل بمرحلة درجة حرارة عالية ، صمام جانبي للمبرد شكل نظام دوران مبرد درجة حرارة عالية ، ضاغط مرحلة درجة حرارة منخفضة ، مبخر التكثيف ، مركب سائل لمرحلة درجة الحرارة المنخفضة ، صمام خانق بمرحلة درجة حرارة منخفضة ، مسخن مبرد بمرحلة درجة حرارة منخفضة ، مبخر ، فاصل غاز عن سائل بمرحلة درجة حرارة منخفضة ، صمام جانبي للمبرد لتشكيل نظام دوران مبرد بمرحلة درجة حرارة منخفضة ، يتكون نظام المحرك من المحرك ، وهو مبادل حراري لتبريد المحركإيه ، مبادل حراري لغاز المداخن ، وصمام جانبي لمياه التبريد ، وصمام تنظيم الوقود.يمكن للاختراع تحسين كفاءة استخدام الوقود ، وتحقيق الاستخدام الفعال للطاقة ، وتقليل التلوث ، وكذلك تحقيق نفس الوحدة التي تكمل وظائف متعددة مثل التبريد في الصيف ، والتدفئة في الشتاء ، وإنتاج الماء الساخن المنزلي
مواصفات 52 كيلو واط درجة حرارة منخفضة للغاية متغيرة التردد درجة حرارة عالية للمسلخ
| المواصفات | KFXRS-25II / غيغاواط | KFXRS-52II / غيغاواط | KFXRS-102II / غيغاواط | KFXRS-150II / غيغاواط |
| الجهد االكهربى | 380V 3N ～ 50 هرتز | 380V 3N ～ 50 هرتز | 380V 3N ～ 50 هرتز | 380V 3N ～ 50 هرتز |
| سعة التدفئة الاسمية (الماء الساخن) | 25 كيلو واط | 52 كيلو واط | 102 كيلو واط | 150 كيلو واط |
| طاقة إدخال سعة التدفئة الاسمية | 8 كيلو واط | 16.5 كيلو واط | 33 كيلو واط | 48 كيلو واط |
| قدرة تسخين منخفضة الحرارة (الماء الساخن) | 18 كيلو واط | 36.5 كيلو واط | 72 كيلو واط | 110 كيلو واط |
| طاقة إدخال تسخين منخفضة الحرارة | 6 كيلو واط | 12 كيلو واط | 24 كيلو واط | 36 كيلو واط |
| أقصى قوة إدخال | 13 كيلو واط | 26 كيلو واط | 52 كيلو واط | 78 كيلو واط |
| أقصى تيار التشغيل | 35 أ | 70 أ | 140 أ | 210 أ |
| سعة التدفئة الاسمية (تدفئة) | 21 كيلو واط | 42 كيلو واط | 84 كيلو واط | 125 كيلو واط |
| طاقة إدخال التدفئة الاسمية | 7 كيلو واط | 14 كيلو واط | 28 كيلو واط | 42 كيلو واط |
| تسخين بدرجة حرارة منخفضة (تسخين) | 18 كيلو واط | 36 كيلو واط | 79 كيلو واط | 108 كيلو واط |
| طاقة إدخال تسخين منخفضة الحرارة | 6 كيلو واط | 12 كيلو واط | 24 كيلو واط | 36 كيلو واط |
| معدل تدفق المياه | 3.5 م³ / ساعة | 7 م³ / ساعة | 14 م³ / ساعة | 21 م³ / ساعة |
| اسم المبرد / كمية الحقن | R410A / R134a (5500 جم / 4200 جم) | R410A / R134a (5500 جم / 4200 جم) * 2 | R410A / R134a (5500 جم / 4200 جم) * 4 | R410A / R134a (5500 جم / 4200 جم) * 6 |
| مقاومة جانب الماء | 55 كيلو باسكال | 65 كيلو باسكال | ≤ 85 كيلو باسكال | ≤95 كيلو باسكال |
| الضوضاء | ≤62 ديسيبل (أ) | ≤68 ديسيبل (أ) | ≤72 ديسيبل (أ) | ≤76 ديسيبل (أ) |
| ضغط العمل المسموح به على العادم / جانب الشفط |
4.5 ميجا باسكال / 0.15 ميجا باسكال | 4.5 ميجا باسكال / 0.15 ميجا باسكال | 4.5 ميجا باسكال / 0.15 ميجا باسكال | 4.5 ميجا باسكال / 0.15 ميجا باسكال |
| ضغط مرتفع / جانب ضغط منخفض أقصى ضغط مسموح به | 4.5 ميجا باسكال | 4.5 ميجا باسكال | 4.5 ميجا باسكال | 4.5 ميجا باسكال |
| أقصى ضغط عمل للمبادل الحراري | 4.5 ميجا باسكال | 4.5 ميجا باسكال | 4.5 ميجا باسكال | 4.5 ميجا باسكال |
| الحجم (L * W * H) مم | 780 * 820 * 1780 | 1550 * 780 * 1780 ملم | 1570 * 1550 * 1850 ملم | 2360 * 1550 * 1850 ملم |
| وزن | 160 كجم | 318 كجم | 630 كجم | 950 كجم |
| مستوى مضاد للصدمات | أنا | |||
| مستوى ماء | IPX4 | IPX4 | IPX4 | IPX4 |
| اتصال | DN32 (خارجي) | DN40 (خارجي) | DN54 (شفة) | DN65 (شفة) |
| سعر الوحدة usd / set | 3607 | 6725 | 13115 | 19680 |
| شروط التسخين: (الماء الساخن): تبلغ درجة حرارة المصباح الجاف المحيط 20 درجة مئوية ، والبصلة الرطبة المحيطة 15 درجة مئوية ، ودرجة حرارة الماء الأولية 15 درجة مئوية ، ودرجة حرارة الماء النهائية 75 درجة مئوية. لمبة جافة بيئية -7 درجة مئوية ، لمبة رطبة محيطة -8 درجة مئوية ، درجة حرارة الماء الأولية 6 درجة مئوية ، ودرجة حرارة الماء النهائي 75 درجة مئوية. وحدة التدفئة الشاملة الطرفية حالة التدفئة: (تدفئة) تبلغ درجة حرارة المصباح الجاف المحيط 7 درجات مئوية ، بينما تبلغ درجة حرارة المصباح الرطب المحيط 6 درجات مئوية ، ودرجة حرارة مياه الصرف 75 درجة مئوية. لمبة جافة بيئية -7 ° C ، لمبة رطبة محيطة -8 ° C ، درجة حرارة مياه الصرف 75 ° C. |
||||
