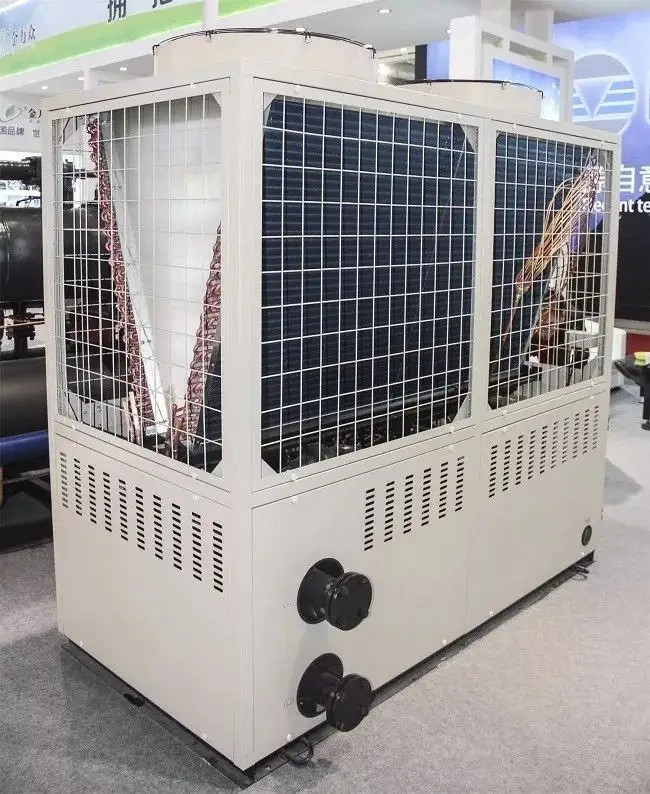

مبدأ وحدة المضخة الحرارية ذات درجة الحرارة العالية المتتالية ذات درجة الحرارة المنخفضة للغاية بقدرة 150 كيلو وات
عندما تنخفض درجة الحرارة المحيطة لإنتاج ماء ساخن بدرجة حرارة عالية أعلى من 80 درجة مئوية ، تؤدي دورة ضاغط البخار التقليدي أحادي المرحلة إلى انخفاض حاد في الكفاءة بسبب زيادة نسبة الضغط.يمكن أن يؤدي استخدام دورة المضخة الحرارية التسلسلية إلى حل هذه المشكلة
تتكون المضخة الحرارية التسلسلية من دورتين مستقلتين ، دورة درجة حرارة منخفضة ودورة درجة حرارة عالية.الدورتان متصلتان بواسطة مكثف تبخيري.المكثف التبخيري عبارة عن مكثف ذو درجة حرارة منخفضة ومبخر مرحلة بدرجة حرارة عالية.في دورة التبريد للنظام بأكمله ، يمتص المبرد الحرارة ويتحول إلى غاز في المبخر ، ثم يدخل إلى المكثف التبخيري لإطلاق الحرارة بعد ضغطه بواسطة ضاغط درجة الحرارة المنخفضة.يمتص المكثف ذو درجة الحرارة العالية الحرارة المنبعثة من المبرد ذو درجة الحرارة المنخفضة في المكثف التبخيري ويتبخره إلى غاز.يتم ضغطه إلى درجة حرارة عالية وضغط مرتفع في ضاغط درجة الحرارة المرتفعة ، ويطلق الحرارة في المكثف ليصبح سائلًا بدرجة حرارة عالية وضغطًا عاليًا.بعد أن يتم خنقه بواسطة صمام التمدد ، فإنه يدخل في مكثف التبخر ، وهكذا.تعتمد المضخة الحرارية ذات درجة الحرارة العالية على ضاغط مستورد ، ويمكن لنظام التحكم الأوتوماتيكي بالكامل أن يضمن التشغيل غير المراقب للوحدة ، ويمكن أن ينتج ماء ساخن بدرجة حرارة عالية أعلى من 80 درجة مئوية مع كمية صغيرة فقط من الكهرباء.
الماء الساخن بدرجة حرارة عالية عند 60 ~ 80 ℃ مطلوب في مصانع الطباعة والصباغة.يمكن للمضخة الحرارية ذات درجة الحرارة العالية أن توفر بشكل فعال الماء الساخن بدرجة حرارة عالية عند 85 لمستخدمي الماء الساخن الصناعي في مصانع الطباعة والصباغة ، مصانع التبييض والصباغة ، مصانع النسيج ، إلخ. تكلفة التشغيل السنوية لنظام المضخة الحرارية ذات درجة الحرارة العالية حوالي 1 / 4 من تكلفة التدفئة الكهربائية و 1/3 من تكلفة التدفئة بالزيت.على الرغم من أن تكلفة الاستثمار الأولية للمضخة الحرارية ذات درجة الحرارة العالية أعلى قليلاً ، مقارنة بطرق التدفئة الأخرى ، يمكن للمؤسسات استرداد التكلفة في وقت قصير جدًا.
الماء الساخن بدرجة حرارة عالية عند 60 ~ 80 ℃ مطلوب في مصانع الطباعة والصباغة.يمكن للمضخة الحرارية ذات درجة الحرارة العالية أن توفر بشكل فعال الماء الساخن بدرجة حرارة عالية عند 85 لمستخدمي الماء الساخن الصناعي في مصانع الطباعة والصباغة ، مصانع التبييض والصباغة ، مصانع النسيج ، إلخ. تكلفة التشغيل السنوية لنظام المضخة الحرارية ذات درجة الحرارة العالية حوالي 1 / 4 من تكلفة التدفئة الكهربائية و 1/3 من تكلفة التدفئة بالزيت.على الرغم من أن تكلفة الاستثمار الأولية للمضخة الحرارية ذات درجة الحرارة العالية أعلى قليلاً ، مقارنة بطرق التدفئة الأخرى ، يمكن للمؤسسات استرداد التكلفة في وقت قصير جدًا....
تتبنى وحدة المضخة الحرارية ذات درجة الحرارة العالية ذات درجة الحرارة المتغيرة ذات التردد المنخفض للغاية شكل مرحلة درجة الحرارة المنخفضة R410A ونظام مرحلة درجة الحرارة المرتفعة R134a.التبادل الحراري لصنع الماء الساخن أو التدفئة.تتبنى وحدة المضخة الحرارية ذات درجة الحرارة العالية المتتالية المنخفضة للغاية تقنية تحويل التردد DC ، والتي تتميز بكفاءة طاقة تسخين عالية.يمكن أن تكون درجة الحرارة تسخينًا مستقرًا 75 درجة مئوية.
خصائص الأداء لوحدة المضخة الحرارية ذات درجة الحرارة العالية المتتالية ذات درجة الحرارة المنخفضة للغاية 150 كيلو وات
1. تكنولوجيا التحكم في تحويل التردد DC الكامل: تكنولوجيا التحكم في تحويل التردد على أساس ظروف العمل المتغيرة يمكنها ضبط الحمل أوتوماتيكياً.تكون سعة التسخين أقل توهينًا ، وتزداد سعة التسخين بنسبة 30 ٪ مقارنة بالمضخة الحرارية التقليدية أحادية النظام ؛
2. درجة حرارة عالية لإمداد المياه: تم إعتماد ضاغط خاص بدرجة حرارة عالية ، درجة حرارة ماء الإمداد / العودة المقننة 70 ° C / 60 ° C ، ودرجة حرارة إمداد المياه تصل إلى 75 ° C.
3. أداء جيد في درجات الحرارة المنخفضة: تسخين عادي 70 درجة مئوية عند درجة حرارة محيطة -30 درجة مئوية ، تسخين COP عند -12 درجة مئوية / -14 درجة مئوية درجة حرارة محيطة لا تقل عن 1.8 ، تسخين COP عند درجة حرارة محيطة -25 بوصة لا تقل من 1.5
4. مجموعة واسعة من التطبيقات: درجة حرارة إمداد المياه هي 40 ° C ~ 70 ° C ، ودرجة الحرارة المحيطة المطبقة هي -35 ° C ~ 25 ° C ، وهي مناسبة لمجموعة متنوعة من الأشكال الطرفية ، ويمكن استخدامها في معظم المناطق الباردة في شمال بلدي ؛
5. التثبيت السهل للمشروع: تم اعتماد التصميم العام للهيكل المعياري ، الهيكل مضغوط ، ضوضاء التشغيل منخفضة ، مساحة الأرضية صغيرة ، وتكلفة التركيب منخفضة ؛
6. مراقبة السحابة عن بعد: النظام بأكمله مجهز بنظام مراقبة عن بعد ، والذي يمكنه التحقق من حالة التشغيل ومعلمات التشغيل للوحدة في الوقت الحقيقي ، والتحقق من إنذارات الأعطال والعمل عن بعد ، وتحقيق إدارة غير مأهولة على مدار 24 ساعة.
| المواصفات | KFXRS-25II / غيغاواط | KFXRS-52II / غيغاواط | KFXRS-102II / غيغاواط | KFXRS-150II / غيغاواط |
| الجهد االكهربى | 380V 3N ～ 50 هرتز | 380V 3N ～ 50 هرتز | 380V 3N ～ 50 هرتز | 380V 3N ～ 50 هرتز |
| سعة التدفئة الاسمية (الماء الساخن) | 25 كيلو واط | 52 كيلو واط | 102 كيلو واط | 150 كيلو واط |
| طاقة إدخال سعة التدفئة الاسمية | 8 كيلو واط | 16.5 كيلو واط | 33 كيلو واط | 48 كيلو واط |
| قدرة تسخين منخفضة الحرارة (الماء الساخن) | 18 كيلو واط | 36.5 كيلو واط | 72 كيلو واط | 110 كيلو واط |
| طاقة إدخال تسخين منخفضة الحرارة | 6 كيلو واط | 12 كيلو واط | 24 كيلو واط | 36 كيلو واط |
| أقصى قوة إدخال | 13 كيلو واط | 26 كيلو واط | 52 كيلو واط | 78 كيلو واط |
| أقصى تيار التشغيل | 35 أ | 70 أ | 140 أ | 210 أ |
| سعة التدفئة الاسمية (تدفئة) | 21 كيلو واط | 42 كيلو واط | 84 كيلو واط | 125 كيلو واط |
| طاقة إدخال التدفئة الاسمية | 7 كيلو واط | 14 كيلو واط | 28 كيلو واط | 42 كيلو واط |
| تسخين بدرجة حرارة منخفضة (تسخين) | 18 كيلو واط | 36 كيلو واط | 79 كيلو واط | 108 كيلو واط |
| طاقة إدخال تسخين منخفضة الحرارة | 6 كيلو واط | 12 كيلو واط | 24 كيلو واط | 36 كيلو واط |
| معدل تدفق المياه | 3.5 م³ / ساعة | 7 م³ / ساعة | 14 م³ / ساعة | 21 م³ / ساعة |
| اسم المبرد / كمية الحقن | R410A / R134a (5500 جم / 4200 جم) | R410A / R134a (5500 جم / 4200 جم) * 2 | R410A / R134a (5500 جم / 4200 جم) * 4 | R410A / R134a (5500 جم / 4200 جم) * 6 |
| مقاومة جانب الماء | 55 كيلو باسكال | 65 كيلو باسكال | ≤ 85 كيلو باسكال | ≤95 كيلو باسكال |
| الضوضاء | ≤62 ديسيبل (أ) | ≤68 ديسيبل (أ) | ≤72 ديسيبل (أ) | ≤76 ديسيبل (أ) |
| ضغط العمل المسموح به على العادم / جانب الشفط |
4.5 ميجا باسكال / 0.15 ميجا باسكال | 4.5 ميجا باسكال / 0.15 ميجا باسكال | 4.5 ميجا باسكال / 0.15 ميجا باسكال | 4.5 ميجا باسكال / 0.15 ميجا باسكال |
| ضغط مرتفع / جانب ضغط منخفض أقصى ضغط مسموح به | 4.5 ميجا باسكال | 4.5 ميجا باسكال | 4.5 ميجا باسكال | 4.5 ميجا باسكال |
| أقصى ضغط عمل للمبادل الحراري | 4.5 ميجا باسكال | 4.5 ميجا باسكال | 4.5 ميجا باسكال | 4.5 ميجا باسكال |
| الحجم (L * W * H) مم | 780 * 820 * 1780 | 1550 * 780 * 1780 ملم | 1570 * 1550 * 1850 ملم | 2360 * 1550 * 1850 ملم |
| وزن | 160 كجم | 318 كجم | 630 كجم | 950 كجم |
| مستوى مضاد للصدمات | أنا | |||
| مستوى ماء | IPX4 | IPX4 | IPX4 | IPX4 |
| اتصال | DN32 (خارجي) | DN40 (خارجي) | DN54 (شفة) | DN65 (شفة) |
| سعر الوحدة usd / set | 3607 | 6725 | 13115 | 19680 |
| شروط التسخين: (الماء الساخن): تبلغ درجة حرارة المصباح الجاف المحيط 20 درجة مئوية ، والبصلة الرطبة المحيطة 15 درجة مئوية ، ودرجة حرارة الماء الأولية 15 درجة مئوية ، ودرجة حرارة الماء النهائية 75 درجة مئوية. لمبة جافة بيئية -7 درجة مئوية ، لمبة رطبة محيطة -8 درجة مئوية ، درجة حرارة الماء الأولية 6 درجة مئوية ، ودرجة حرارة الماء النهائي 75 درجة مئوية. وحدة التدفئة الشاملة الطرفية حالة التدفئة: (تدفئة) تبلغ درجة حرارة المصباح الجاف المحيط 7 درجات مئوية ، بينما تبلغ درجة حرارة المصباح الرطب المحيط 6 درجات مئوية ، ودرجة حرارة مياه الصرف 75 درجة مئوية. لمبة جافة بيئية -7 ° C ، لمبة رطبة محيطة -8 ° C ، درجة حرارة مياه الصرف 75 ° C. |
||||
