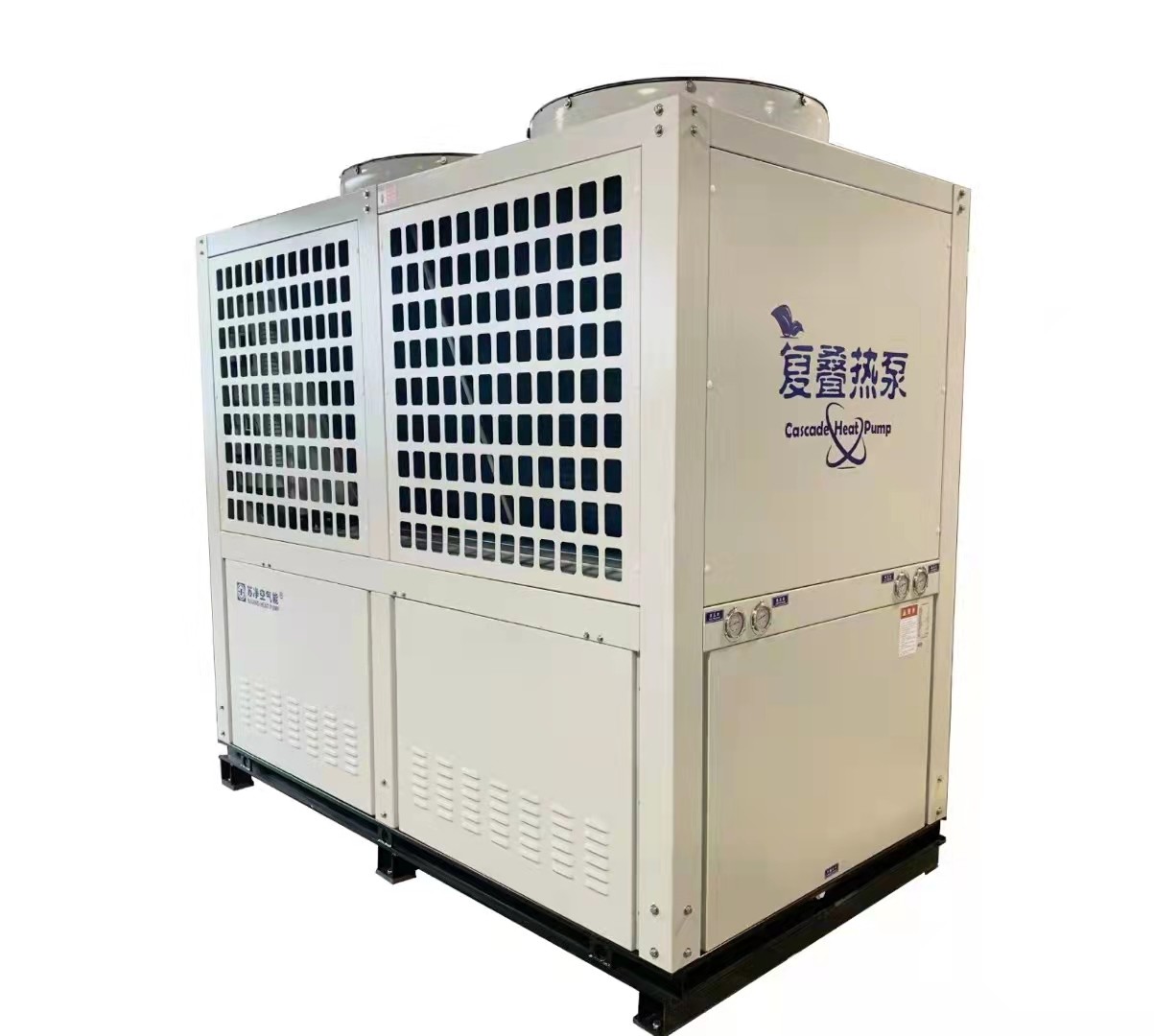

مبدأ وحدة المضخة الحرارية ذات درجة الحرارة العالية المتتالية ذات درجة الحرارة المنخفضة للغاية بقدرة 150 كيلو وات
يعتمد مبدأ التشغيل الأساسي لوحدة المضخة الحرارية ذات درجة الحرارة العالية المتتالية على الاتجاه المعاكس
مبدأ دورة كارنو.ينقسم نظام سائل العمل إلى نظام دوران بمستوى درجة حرارة منخفضة و
نظام دوران مستوى درجة حرارة عالية.يتم ضغط الغاز منخفض الضغط إلى درجة حرارة متوسطة و
غاز متوسط الضغط بواسطة ضاغط درجة الحرارة المنخفضة ، ويدخل المبادل الحراري الوسيط إلى
يتكثف في حالة سائلة لإطلاق الحرارة.يتم فك ضغط وسط العمل السائل وتوسيعه بواسطة
صمام التمدد ثم يعود إلى الزعنفة في المبادل الحراري ، يتم امتصاص حرارة التبخر مرة أخرى
أكمل دورة درجة حرارة منخفضة ؛في نفس الوقت ، وسيط العمل السائل لآلة درجة الحرارة العالية
يمتص الحرارة المنقولة عن طريق درجة الحرارة المنخفضة في المبادل الحراري الوسيط ويتبخر
في درجة حرارة متوسطة وغاز ضغط منخفض ، ويتم ضغط غاز الضغط المنخفض بواسطة الضغط المنخفض
ضاغط المرحلة.يتم ضغط الغاز ذو درجة الحرارة المتوسطة والضغط المتوسط إلى درجة حرارة عالية و
غاز عالي الضغط بواسطة ضاغط عالي الحرارة ، يتكثف في حالة سائلة في مبادل حراري
لإطلاق الحرارة لإنتاج ماء ساخن بدرجة حرارة عالية.في المبادل الحراري الوسيط ، حرارة التبخر
يتم امتصاصه مرة أخرى لإكمال دورة درجة حرارة منخفضة ؛من خلال الدورة التبادلية ، تأثير الإنتاج
يتم الحصول على ماء ساخن بدرجة حرارة عالية عند درجة حرارة محيطة منخفضة.
تتبنى وحدة المضخة الحرارية ذات درجة الحرارة العالية ذات درجة الحرارة المتغيرة ذات التردد المنخفض للغاية شكل مرحلة درجة الحرارة المنخفضة R410A ونظام مرحلة درجة الحرارة المرتفعة R134a.التبادل الحراري لصنع الماء الساخن أو التدفئة.تتبنى وحدة المضخة الحرارية ذات درجة الحرارة العالية المتتالية المنخفضة للغاية تقنية تحويل التردد DC ، والتي تتميز بكفاءة طاقة تسخين عالية.يمكن أن تكون درجة الحرارة تسخينًا مستقرًا 75 درجة مئوية.
خصائص الأداء لوحدة المضخة الحرارية ذات درجة الحرارة العالية المتتالية ذات درجة الحرارة المنخفضة للغاية 150 كيلو وات
1. تكنولوجيا التحكم في تحويل التردد DC الكامل: تكنولوجيا التحكم في تحويل التردد على أساس ظروف العمل المتغيرة يمكنها ضبط الحمل أوتوماتيكياً.تكون سعة التسخين أقل توهينًا ، وتزداد سعة التسخين بنسبة 30 ٪ مقارنة بالمضخة الحرارية التقليدية أحادية النظام ؛
2. درجة حرارة عالية لإمداد المياه: تم إعتماد ضاغط خاص بدرجة حرارة عالية ، درجة حرارة ماء الإمداد / العودة المقننة 70 ° C / 60 ° C ، ودرجة حرارة إمداد المياه تصل إلى 75 ° C.
3. أداء جيد في درجات الحرارة المنخفضة: تسخين عادي 70 درجة مئوية عند درجة حرارة محيطة -30 درجة مئوية ، تسخين COP عند -12 درجة مئوية / -14 درجة مئوية درجة حرارة محيطة لا تقل عن 1.8 ، تسخين COP عند درجة حرارة محيطة -25 بوصة لا تقل من 1.5
4. مجموعة واسعة من التطبيقات: درجة حرارة إمداد المياه هي 40 ° C ~ 70 ° C ، ودرجة الحرارة المحيطة المطبقة هي -35 ° C ~ 25 ° C ، وهي مناسبة لمجموعة متنوعة من الأشكال الطرفية ، ويمكن استخدامها في معظم المناطق الباردة في شمال بلدي ؛
5. التثبيت السهل للمشروع: تم اعتماد التصميم العام للهيكل المعياري ، الهيكل مضغوط ، ضوضاء التشغيل منخفضة ، مساحة الأرضية صغيرة ، وتكلفة التركيب منخفضة ؛
6. مراقبة السحابة عن بعد: النظام بأكمله مجهز بنظام مراقبة عن بعد ، والذي يمكنه التحقق من حالة التشغيل ومعلمات التشغيل للوحدة في الوقت الحقيقي ، والتحقق من إنذارات الأعطال والعمل عن بعد ، وتحقيق إدارة غير مأهولة على مدار 24 ساعة.
| المواصفات | KFXRS-25II / غيغاواط | KFXRS-52II / غيغاواط | KFXRS-102II / غيغاواط | KFXRS-150II / غيغاواط |
| الجهد االكهربى | 380V 3N ～ 50 هرتز | 380V 3N ～ 50 هرتز | 380V 3N ～ 50 هرتز | 380V 3N ～ 50 هرتز |
| سعة التدفئة الاسمية (الماء الساخن) | 25 كيلو واط | 52 كيلو واط | 102 كيلو واط | 150 كيلو واط |
| طاقة إدخال سعة التدفئة الاسمية | 8 كيلو واط | 16.5 كيلو واط | 33 كيلو واط | 48 كيلو واط |
| قدرة تسخين منخفضة الحرارة (الماء الساخن) | 18 كيلو واط | 36.5 كيلو واط | 72 كيلو واط | 110 كيلو واط |
| طاقة إدخال تسخين منخفضة الحرارة | 6 كيلو واط | 12 كيلو واط | 24 كيلو واط | 36 كيلو واط |
| أقصى قوة إدخال | 13 كيلو واط | 26 كيلو واط | 52 كيلو واط | 78 كيلو واط |
| أقصى تيار التشغيل | 35 أ | 70 أ | 140 أ | 210 أ |
| سعة التدفئة الاسمية (تدفئة) | 21 كيلو واط | 42 كيلو واط | 84 كيلو واط | 125 كيلو واط |
| طاقة إدخال التدفئة الاسمية | 7 كيلو واط | 14 كيلو واط | 28 كيلو واط | 42 كيلو واط |
| تسخين بدرجة حرارة منخفضة (تسخين) | 18 كيلو واط | 36 كيلو واط | 79 كيلو واط | 108 كيلو واط |
| طاقة إدخال تسخين منخفضة الحرارة | 6 كيلو واط | 12 كيلو واط | 24 كيلو واط | 36 كيلو واط |
| معدل تدفق المياه | 3.5 م³ / ساعة | 7 م³ / ساعة | 14 م³ / ساعة | 21 م³ / ساعة |
| اسم المبرد / كمية الحقن | R410A / R134a (5500 جم / 4200 جم) | R410A / R134a (5500 جم / 4200 جم) * 2 | R410A / R134a (5500 جم / 4200 جم) * 4 | R410A / R134a (5500 جم / 4200 جم) * 6 |
| مقاومة جانب الماء | 55 كيلو باسكال | 65 كيلو باسكال | ≤ 85 كيلو باسكال | ≤95 كيلو باسكال |
| الضوضاء | ≤62 ديسيبل (أ) | ≤68 ديسيبل (أ) | ≤72 ديسيبل (أ) | ≤76 ديسيبل (أ) |
| ضغط العمل المسموح به على العادم / جانب الشفط | 4.5 ميجا باسكال / 0.15 ميجا باسكال | 4.5 ميجا باسكال / 0.15 ميجا باسكال | 4.5 ميجا باسكال / 0.15 ميجا باسكال | 4.5 ميجا باسكال / 0.15 ميجا باسكال |
| ضغط مرتفع / جانب ضغط منخفض أقصى ضغط مسموح به | 4.5 ميجا باسكال | 4.5 ميجا باسكال | 4.5 ميجا باسكال | 4.5 ميجا باسكال |
| أقصى ضغط عمل للمبادل الحراري | 4.5 ميجا باسكال | 4.5 ميجا باسكال | 4.5 ميجا باسكال | 4.5 ميجا باسكال |
| الحجم (L * W * H) مم | 780 * 820 * 1780 | 1550 * 780 * 1780 ملم | 1570 * 1550 * 1850 ملم | 2360 * 1550 * 1850 ملم |
| وزن | 160 كجم | 318 كجم | 630 كجم | 950 كجم |
| مستوى مضاد للصدمات | أنا | |||
| مستوى ماء | IPX4 | IPX4 | IPX4 | IPX4 |
| اتصال | DN32 (خارجي) | DN40 (خارجي) | DN54 (شفة) | DN65 (شفة) |
| سعر الوحدة usd / set | 3607 | 6725 | 13115 | 19680 |
| شروط التسخين: (الماء الساخن): تبلغ درجة حرارة المصباح الجاف المحيط 20 درجة مئوية ، والبصلة الرطبة المحيطة 15 درجة مئوية ، ودرجة حرارة الماء الأولية 15 درجة مئوية ، ودرجة حرارة الماء النهائية 75 درجة مئوية. لمبة جافة بيئية -7 درجة مئوية ، لمبة رطبة محيطة -8 درجة مئوية ، درجة حرارة الماء الأولية 6 درجة مئوية ، ودرجة حرارة الماء النهائي 75 درجة مئوية. وحدة التدفئة الشاملة الطرفية حالة التدفئة: (تدفئة) تبلغ درجة حرارة المصباح الجاف المحيط 7 درجات مئوية ، بينما تبلغ درجة حرارة المصباح الرطب المحيط 6 درجات مئوية ، ودرجة حرارة مياه الصرف 75 درجة مئوية. لمبة جافة بيئية -7 ° C ، لمبة رطبة محيطة -8 ° C ، درجة حرارة مياه الصرف 75 ° C. | ||||
