مقدمة عن مبدأ نظام تسخين المضخة الحرارية CO2
يمتص الضاغط غاز ثاني أكسيد الكربون ذو درجة الحرارة المنخفضة والضغط المنخفض من المبخر ، ويضغط مبرد ثاني أكسيد الكربون إلى سائل فوق حرج عالي الضغط وعالي الحرارة من خلال العمل.يدخل السائل فوق الحرج ذو درجة الحرارة العالية والضغط العالي إلى مبرد الغاز لتبادل الحرارة مع الماء ، ويتم تبريده في مبرد الغاز.يطلق السائل عالي الضغط الكثير من الحرارة ، ويمتص الماء الحرارة المنبعثة وتستمر درجة الحرارة في الارتفاع.بعد خنق السائل عالي الضغط وضغطه بواسطة صمام التمدد ، في المبخر ، تمتص المروحة الحرارة في الهواء المحيط وتتبخر في غاز منخفض الضغط ، والذي يتم امتصاصه في الضاغط وضغطه ، بحيث يتم ضغطه بشكل متكرر تعميمها لتوفير الماء الساخن.
ميزات نظام تسخين المضخة الحرارية CO2
مبرد حماية البيئة الطبيعية: مبرد ثاني أكسيد الكربون ، ODP هو 0 ، GWP هو 1 ، لا تلوث للبيئة ، غير سام ، غير قابل للاشتعال ؛
ارتفاع درجة حرارة المياه الخارجة: يمكن أن تصل درجة حرارة الماء المردود / العائد إلى 65 درجة مئوية / 45 درجة مئوية ، ويمكن أن تصل أعلى درجة حرارة للمياه الخارجة عن 75 درجة مئوية ، وهي مناسبة للمشعات ؛
أداء ممتاز في درجات الحرارة المنخفضة: عند درجة حرارة محيطة -35 درجة مئوية ، لا يزال التسخين طبيعيًا ؛
كفاءة عالية: يمكن أن يصل أداء التسخين COP إلى 1.8 عند درجة حرارة محيطة تبلغ -30 درجة مئوية ؛
مجموعة واسعة من التطبيقات: يمكن أن تعمل بشكل طبيعي في نطاق درجة الحرارة المحيطة من -35 ~ 20 ℃ ، وهي مناسبة لمعظم المناطق الباردة في شمال بلدي.

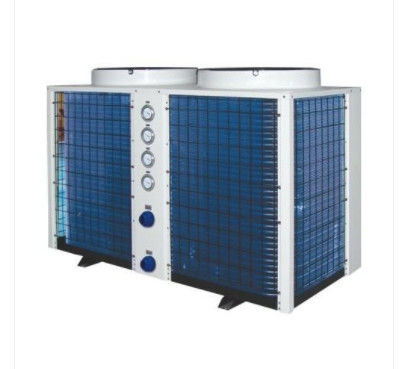

| نظام تسخين مضخة حرارية أحادية الكتلة CO2 | ||||
| نوع الوحدة | SJKRS-28 II / C. | SJKRS-36II / سي | SJKRS-55 II / ج | |
| تحديد | 7.5 حصان | 10 حصان | 15 حصان | |
| مزود الطاقة | ثلاث مراحل خمس أسلاك 380 فولت / 50 هرتز | |||
| وضع التدفئة | نوع الحرارة / الدورة المباشرة | |||
| حالة العمل القياسية | سعة التدفئة (kw) | 27.5 | 36.7 | 55.1 |
| مدخلات الطاقة (كيلوواط) | 6.1 | 8.2 | 13.7 | |
| شرطي | 4.5 | 4.5 | 4.5 | |
| تدفق الماء الساخن (m³ / h) | 0.59 | 0.79 | 1.18 | |
| حالة ارتفاع درجة الحرارة | قدرة التسخين kw) | 23.9 | 28.5 | 51.5 |
| مدخلات الطاقة (كيلوواط) | 7.5 | 8.9 | 16.1 | |
| شرطي | 3.2 | 3.2 | 3.2 | |
| تدفق الماء الساخن (m³ / h) | 0.27 | 0.33 | 0.59 | |
| حالة درجة حرارة منخفضة | سعة التدفئة (kw) | 17.3 | 21.4 | 34.8 |
| مدخلات الطاقة (كيلوواط) | 6.2 | 7.6 | 12.4 | |
| شرطي | 2.8 | 2.8 | 2.8 | |
| تدفق الماء الساخن (m³ / h) | 0.32 | 0.4 | 0.65 | |
| عناصر معلومة |
حجم وصلة انبوب الماء | DN20 | DN25 | |
| مبادل حرارة الماء | مبادل حراري لوحة أو جلبة | |||
| مبادل حراري للهواء | زعنفة ألومنيوم لأنبوب النحاس | |||
| نوع الضاغط | شبه مغلق الترددية | |||
| لوحة التشغيل | شاشة ملونة تعمل باللمس | |||
| أقصى درجة حرارة مخرج (℃) | 90 | |||
| المبردات | R744 (ثاني أكسيد الكربون) | |||
| ضغط التصميم (MPa) | الجانب العالي 15 ، الجانب المنخفض 8 | |||
| الأبعاد (L * W * H مم) | 1450 × 950 × 1450 | 1600 × 950 × 1500 | 1850 × 1150 × 1900 | |
| الضوضاء (ديسيبل) | 56 | 59 | 62 | |
| الوزن (كجم) | 550 | 660 | 780 | |
| نطاق الاستخدام | درجة حرارة مياه التغذية (℃) | 5 ~ 40 | ||
| ضغط مياه التغذية | 0.05 ~ 0.4 | |||
| درجة حرارة الصرف (℃) | 55 ~ 90 | |||
| أقصى تدفق | 1.2 | 1.5 | 2.4 | |
| درجة الحرارة المحيطة (℃) |
-20 ~ 43
|
|||
