1. ما هو سخان المياه بمضخة حرارة CO2؟
المضخة الحرارية لثاني أكسيد الكربون هي نظام مضخة حرارية يستخدم ثاني أكسيد الكربون كمبرد.نظرًا لأن كود مبرد ثاني أكسيد الكربون هو R-744 ، فإن المضخة الحرارية لثاني أكسيد الكربون تسمى أيضًا مضخة الحرارة R744.
2. مبدأ عمل المضخة الحرارية CO2
مبدأ عمل المضخة الحرارية CO2 هو في الأساس نفس مبدأ المضخة الحرارية العادية.خلال الوقت المحدد ، عندما تكون درجة حرارة الماء لخزان تخزين الماء الساخن أقل من القيمة المحددة لجهاز التحكم في درجة الحرارة ، يتم تشغيل المضخة الحرارية والمروحة ومضخة المياه المتداولة تلقائيًا ، وتقوم المروحة بسحب الهواء إلى المبخر.بعد أن يمتص الوسط الحراري في المبخر الطاقة الحرارية في الهواء ، يتم ضغطه بواسطة المضخة الحرارية (الضاغط) لتوليد درجة حرارة عالية ، ثم يتم إطلاق الحرارة إلى الماء من خلال المبادل الحراري لزيادة درجة حرارة الماء ، و يتدفق الوسط الحراري عبر صمام الخانق بعد التبريد.عد إلى المبخر ، كرر امتصاص الحرارة وإطلاق الحرارة ، حتى تصل درجة حرارة الماء المسخن إلى درجة الحرارة المحددة ، تتوقف المضخة الحرارية والمروحة عن العمل.
3. مزايا سخان المياه بمضخة حرارة CO2:
1) قدرة التبريد لكل وحدة حجم من CO2 هي عدة مرات من المبردات الأخرى.يمكن لخصائص التدفق ونقل الحرارة الممتازة أن تقلل بشكل كبير من حجم الضاغط والنظام ، مما يجعل النظام بأكمله مضغوطًا للغاية ؛
2) مبرد ثاني أكسيد الكربون ليس له أي تأثير مدمر تقريبًا على طبقة الأوزون ، كما أن قدرة الاحترار العالمي منخفضة أيضًا ؛
3) المبرد CO2 ذو الكفاءة الحرارية العالية جنبًا إلى جنب مع رسوم الكهرباء خارج أوقات الذروة في الليل سيقلل بشكل كبير من تكاليف التشغيل ؛
4) أداء جيد واستقرار كيميائي ، ثاني أكسيد الكربون آمن وغير سام وغير قابل للاشتعال ومناسب لزيوت التشحيم المختلفة والأجزاء والمواد الميكانيكية الشائعة ، ولن يتحلل لإنتاج غازات ضارة حتى في درجات الحرارة العالية ؛
5) لها خصائص ديناميكية حرارية متوافقة مع دورة التبريد والمعدات ، والحرارة الكامنة لتبخر ثاني أكسيد الكربون كبيرة نسبيًا ؛
6) بالمقارنة مع المبردات التقليدية ، فإن ضغط الدورة الحرجة لثاني أكسيد الكربون صغير نسبيًا ، حوالي 2.5-3.0 ، والذي يمكن أن يحسن كفاءة تشغيل الضاغط ، وبالتالي زيادة معامل أداء النظام.
7) استخدام درجة حرارة عادم CO2 أعلى ، ويمكن الحصول على درجة حرارة أعلى من الماء الساخن ، قابل للتعديل في نطاق 55 ~ 90 ℃ ؛يمكن أن تعمل مضخة تسخين CO2 عند -20 20 ، حتى في بيئة شديدة البرودة يمكنها أيضًا توفير 90 درجة من الماء الساخن.
8) ثاني أكسيد الكربون مادة طبيعية لا تنضب ولا تنضب على الأرض.كوسيط عمل مبرد طبيعي ، يعتبر ثاني أكسيد الكربون CFC بسبب حماية البيئة ، وعدم السمية وخصائص الدورة الحرجة الممتازة.أفضل بديل للمبردات.
4. الفرق مع المضخة الحرارية العادية:
يستخدم سخان المياه بمضخة حرارة CO2 CO2 كمبرد.تستخدم مضخات الحرارة العادية عمومًا المبردات الصديقة للبيئة كمبرد.مبادئ عمل الاثنين هي نفسها في الأساس.كلاهما ينتمي إلى نوع ضغط البخار ، لكنهما مختلفان قليلاً.تنتمي المضخة الحرارية لثاني أكسيد الكربون إلى الدورة فوق الحرجة ، أي التكثيف.في نهاية المكثف ، لن يتم تكثيف ثاني أكسيد الكربون إلى سائل ، بينما يتم تكثيف غاز الفريون في سائل عند طرف المكثف ثم يتم خنقه.
5. قيود تطوير مضخات الحرارة CO2:
العيب الرئيسي لثاني أكسيد الكربون كمبرد هو أنه يحتوي على درجة حرارة حرجة أقل (31.1 درجة مئوية) وضغط حرج أعلى (7.37 ميجا باسكال).خاصة بالنسبة للأخير ، إذا تم اعتماد الدورة عبر الحرجة ، يمكن أن يصل ضغط العمل لنظام التبريد CO2 إلى 10 ميجا باسكال ، والتي لديها متطلبات أكثر صرامة على قوة المواد وختم وتوصيل الأنابيب للنظام.مما لا شك فيه أن تكلفة الإنتاج هي أيضًا مصادر جوية أخرى.عدة مرات وحدة المضخة الحرارية.

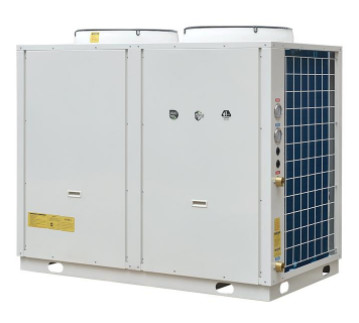

| سخان مياه بمضخة حرارية أحادية الكتلة | ||||
| نوع الوحدة | SJKRS-28 II / C. | SJKRS-36II / سي | SJKRS-55 II / ج | |
| تحديد | 7.5 حصان | 10 حصان | 15 حصان | |
| مزود الطاقة | ثلاث مراحل خمس أسلاك 380 فولت / 50 هرتز | |||
| وضع التدفئة | نوع الحرارة / الدورة المباشرة | |||
| حالة العمل القياسية | سعة التدفئة (kw) | 27.5 | 36.7 | 55.1 |
| مدخلات الطاقة (كيلوواط) | 6.1 | 8.2 | 13.7 | |
| شرطي | 4.5 | 4.5 | 4.5 | |
| تدفق الماء الساخن (m³ / h) | 0.59 | 0.79 | 1.18 | |
| حالة ارتفاع درجة الحرارة | قدرة التسخين kw) | 23.9 | 28.5 | 51.5 |
| مدخلات الطاقة (كيلوواط) | 7.5 | 8.9 | 16.1 | |
| شرطي | 3.2 | 3.2 | 3.2 | |
| تدفق الماء الساخن (m³ / h) | 0.27 | 0.33 | 0.59 | |
| حالة درجة حرارة منخفضة | سعة التدفئة (kw) | 17.3 | 21.4 | 34.8 |
| مدخلات الطاقة (كيلوواط) | 6.2 | 7.6 | 12.4 | |
| شرطي | 2.8 | 2.8 | 2.8 | |
| تدفق الماء الساخن (m³ / h) | 0.32 | 0.4 | 0.65 | |
| عناصر معلومة |
حجم وصلة انبوب الماء | DN20 | DN25 | |
| مبادل حرارة الماء | مبادل حراري لوحة أو جلبة | |||
| مبادل حراري للهواء | زعنفة ألومنيوم لأنبوب النحاس | |||
| نوع الضاغط | شبه مغلق الترددية | |||
| لوحة التشغيل | شاشة ملونة تعمل باللمس | |||
| أقصى درجة حرارة مخرج (℃) | 90 | |||
| المبردات | R744 (ثاني أكسيد الكربون) | |||
| ضغط التصميم (MPa) | الجانب العالي 15 ، الجانب المنخفض 8 | |||
| الأبعاد (L * W * H مم) | 1450 × 950 × 1450 | 1600 × 950 × 1500 | 1850 × 1150 × 1900 | |
| الضوضاء (ديسيبل) | 56 | 59 | 62 | |
| الوزن (كجم) | 550 | 660 | 780 | |
| نطاق الاستخدام | درجة حرارة مياه التغذية (℃) | 5 ~ 40 | ||
| ضغط مياه التغذية | 0.05 ~ 0.4 | |||
| درجة حرارة الصرف (℃) | 55 ~ 90 | |||
| أقصى تدفق | 1.2 | 1.5 | 2.4 | |
| درجة الحرارة المحيطة (℃) |
-20 ~ 43
|
|||
