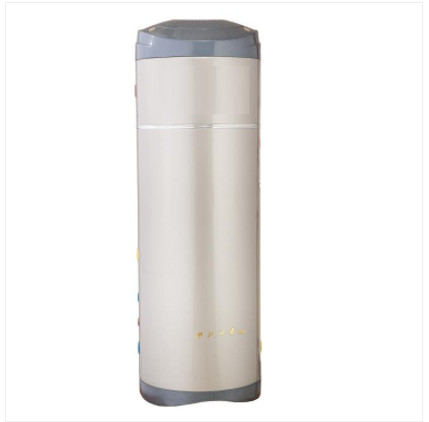

R410A EVI درجة حرارة منخفضة مناخ بارد مصدر هواء مضخة حرارية ماء ساخن ثابت
مؤشر الضعف الاقتصادي درجة حرارة منخفضة هواء-مصدر مضخة الحرارة هو نوع من تدفئةالمعدات المستخدمة على نطاق واسع في المناطق الباردة في أوروبا.بسبب حقن البخار المحسن (مؤشر الضعف الاقتصادي) تكنولوجيا الضاغط والمبرد عالي الكفاءة الصديق للبيئة ، مضخات الحرارة EVI يمكن أن تعمل بثبات في المناطق الباردة حيث أدنى مستوى هواء تصل درجة الحرارة إلى -25 ℃
تشتمل طريقة التحكم في نظام المضخة الحرارية ذات درجة الحرارة المنخفضة على الخطوات التالية: أ. قم بتشغيل الضاغط ، وبعد تشغيل الدائرة الرئيسية لمدة t1 حتى تقترب عملية التبريد فيها من حالة الاستقرار ، قم بتشغيل دائرة زيادة المحتوى الحراري النفاث ؛ب. الحكم على العادم أثناء عملية التسخين ما إذا كانت درجة حرارة الهواء صف T أكبر من درجة حرارة العادم القصوى المحددة مسبقًا T صف كحد أقصى ، إذا كانت الإجابة بنعم ، فانتقل إلى الخطوة C ، وإلا فانتقل إلى الخطوة E ؛ج.حقن سائل التبريد فائق التبريد مباشرة في تجويف الضغط المتوسط للضاغط لتقليل درجة حرارة العادم T الصف ؛D. تحديد ما إذا كانت درجة حرارة العادم T أكبر من درجة حرارة العادم القصوى المحددة مسبقًا T صف كحد أقصى - قيمة فرق الإرجاع △ صف T من انخفاض درجة حرارة العادم ، إذا كانت الإجابة بنعم ، انتقل إلى الخطوة C ، وإلا فانتقل إلى الخطوة E ؛E ، يتم تسخين النظام إلى درجة الحرارة المحددة والمخارج.يحل هذا التصميم مشكلة عدم قدرة نظام المضخة الحرارية ذات درجة الحرارة المنخفضة الحالية على الوصول إلى حالة مستقرة في أقرب وقت ممكن في المرحلة المبكرة من التشغيل ، وقد يكون توزيع المبرد للدائرة الرئيسية ودائرة الحقن غير متساوٍ ، وموثوقية تم تحسين الضاغط.
ميزاتR410A EVI درجة حرارة منخفضة مناخ بارد مصدر هواء مضخة حرارية ماء ساخن ثابت
ضاغط سلسلة كوبلاند ZW (هيكل)
ختم عائم - مصمم خصيصًا للتكيف مع نسبة الضغط العالية ؛التمرير الثابت وصمام العادم الديناميكي - مصمم خصيصًا للتكيف مع فرق الضغط المرتفع ؛EVI - التحكم في درجة حرارة العادم الآمنة ؛المحرك - محرك عالي العزل
① ضاغط سلسلة Copeland ZW (نطاق تشغيل واسع إضافي)
ضواغط سلسلة كوبلاند ZW (المحتوى الحراري الهوائي النفاث)
المكونات الرئيسية- غلاف S & C وأنبوب المبادل الحراري
② المكونات الرئيسية- غلاف S & C وأنبوب المبادل الحراري (خصائص الأداء)
أ. هيكل مدمج وكفاءة عالية:
يتم استخدام أنبوب التبادل الحراري عالي الكفاءة في الداخل ، وتبلغ مساحة التبادل الحراري الخاصة به 3.7 أضعاف مساحة الأنبوب المكشوف.يمكن أن تسبب الزعانف الموجودة خارج الأنبوب والحافة الداخلية للأنبوب اضطرابًا قويًا في مادة التبريد ومياه التبريد ، وبالتالي يتم تحسين كفاءة نقل الحرارة بشكل كبير.
ب. الترتيب المعاكس:
يمكن أن يضمن ترتيب التيار المعاكس لدائرة مياه التبريد ودائرة التبريد درجة التبريد الفائق لمبرد المخرج وتحسين كفاءة النظام وفقًا لذلك ؛
ج- التكيف مع الاختلاف الكبير في درجات الحرارة بين مدخل ومخرج المياه:
تقليل كمية دوران المكثفات ، وبالتالي تقليل حجم أنبوب الماء المكثف وحجم المضخة الدورانية ؛يقلل انخفاض الضغط المنخفض على جانب الماء من طاقة المضخة وتكاليف التشغيل ؛
د- يمكن تجميدها وتنظيفها:
تجعل الملفات الحلزونية الماء يتدفق بسلاسة وتسهل تنفيذ التنظيف بالتجميد ؛يمكن أن يؤدي التنظيف بالتجميد إلى تقصير وقت التوقف عن العمل وتجنب استخدام المواد الكيميائية ؛
هاء - الخلوص بين دائرة التبريد والغطاء صغير:
لن يتسبب في بقاء زيت التشحيم ، يمكن أن يضمن عودة الزيت ؛
F. ملف الماء ليس له وصلات داخلية:
يتم تقليل عامل التسرب ، ويضمن اختبار الضغط 5MPa التشغيل الآمن والمستقر للمبادل الحراري.
③) مفتاح نظام التحكم في التكنولوجيا
تقنية التحكم في صمام التمدد الإلكتروني لحقن البخار لزيادة المحتوى الحراري ؛
الحد من تكنولوجيا التحكم في درجة حرارة العادم ؛
تكنولوجيا التحكم في الحرارة العالية لصمام التمدد الإلكتروني للدائرة الرئيسية ؛
تتبع درجة حرارة الماء تقنية التحكم في تشغيل درجة الحرارة المحيطة.
4 تحليل توفير الطاقة والمؤشرات الاقتصادية
تقرير اختبار الطرف الثالث (SGS):
مناسبات التطبيق
① الغرض:
◆ الماء الساخن المنزلي ، المتطلبات العالية لدرجة حرارة الماء الخارج الماء للاستحمام والغسيل والتنظيف والساونا والاستخدام الصناعي ؛
◆ التدفئة ، المتطلبات العالية لدرجة حرارة الماء الخارج ◆ بالوعة الحرارة ، وحدة لفائف المروحة ؛◆ تدفئة مريحة ، متطلبات منخفضة لدرجة حرارة الماء الخارج
◆ تدفئة ارضية.
| المواصفات | DKFXRS-16II / R. |
| سعة التدفئة الاسمية عند درجة حرارة الغرفة (كيلوواط) | 16.8 |
| التدفئة الاسمية في درجة حرارة الغرفة (كيلوواط) | 4.1 |
| درجة حرارة منخفضة التدفئة الاسمية القدرة (كيلوواط) |
8.1 |
| التسخين الاسمي بدرجة حرارة منخفضة (kW) | 3.5 |
| قوة الإدخال القصوى (kW) | 6.8 |
| أقصى تيار (أ) | 12 |
| مواصفات الطاقة (هرتز) | 380V 3N ~ 50 |
| المبرد / كمية الشحن | R22 / 6000 جرام |
| noisedb (A) | <65 |
| مقاومة الماء kPa | <100 |
| مستوى مضاد للصدمات | أنا |
| مستوى ماء | IPX4 |
| عيار المدخل ومنفذ |
DN32 |
| حجم الوحدة (مم) | 1030 × 410 × 1390 |
| وزن الوحدة (كجم) | 149 |
